業務利用を想定した高可用性マルチAZインフラ構成
構築手順

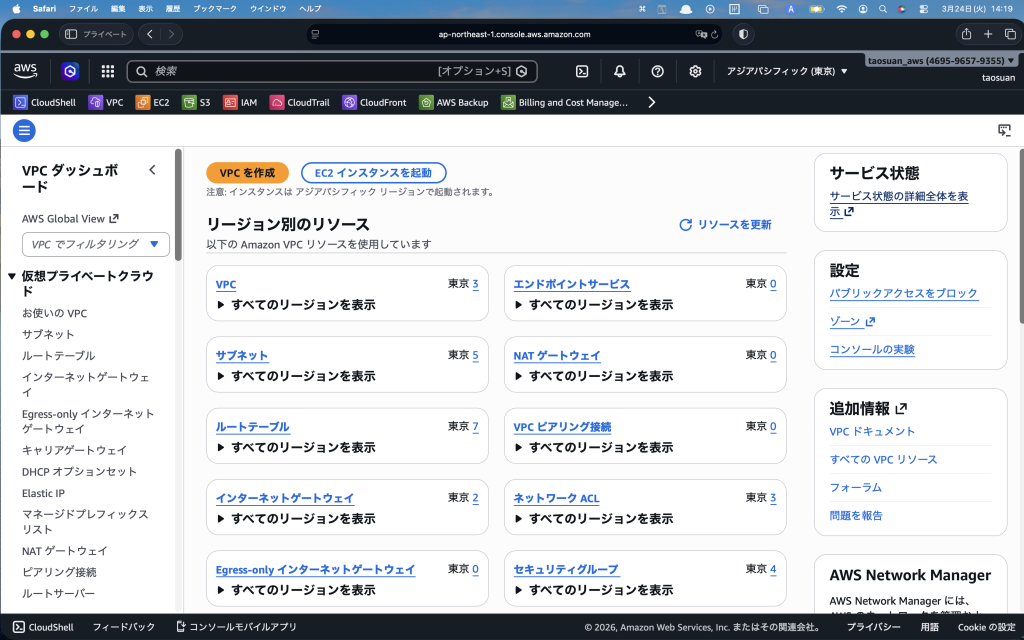

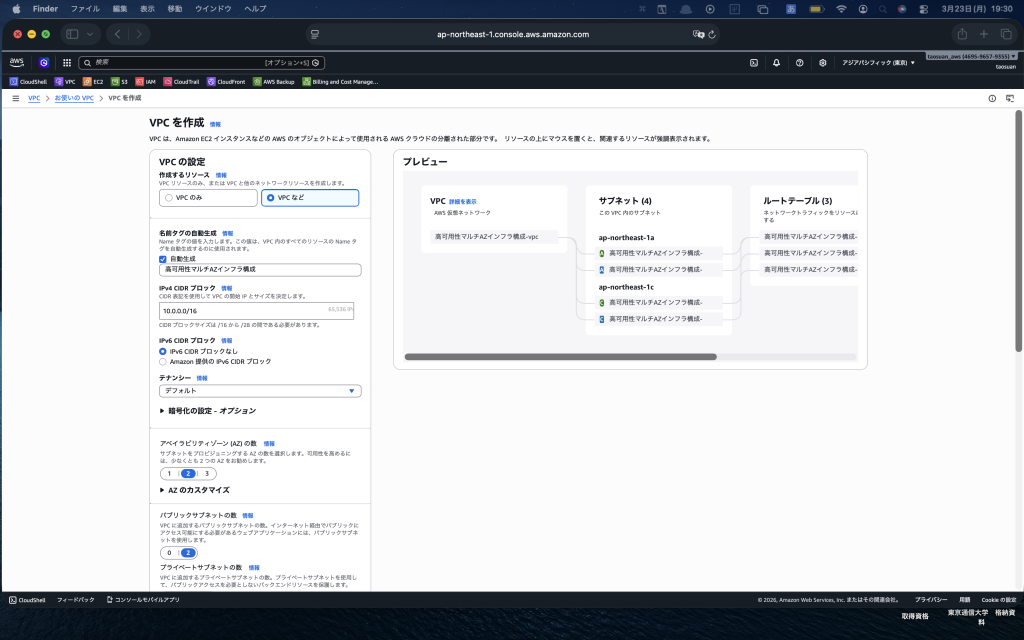

①，VPCのコンソール画面より「VPCを作成」を押下。

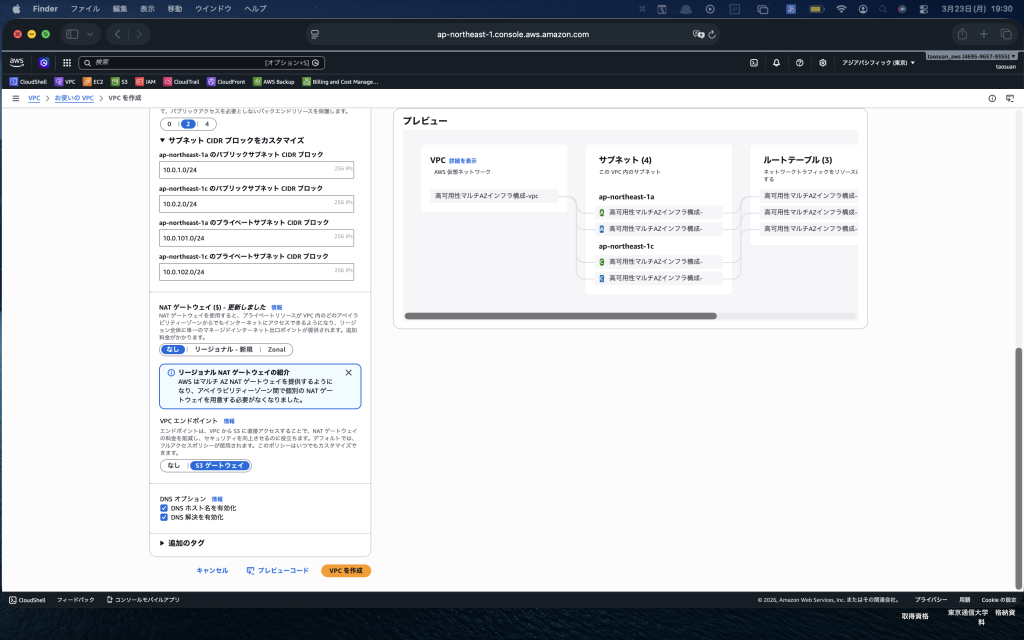

②，設定パラメータを選択し「VPC作成」を押下。
設定パラメータ
【VPCの設定】
VPCなど
【名前タグの自動生成】
自動生成にチェックを入れ「任意の名
前」を入力。（本手順では「高可用
性マルチインフラAZ構成」と入力）
【IPv4 CIDR ブロック】
10.0.0.0/16
【IPv6 CIDR ブロック】
IPv6 CIDR ブロックなし
【テナンシー】
デフォルト
【アベイラビリティゾーン(AZ)の数】
2
【パブリックサブネットの数】
2
【プライベートサブネットの数】
2
【ap-northeast-1aのパブリックサブネット】
10.0.1.0/24
【ap-northeast-1cのパブリックサブネット】
10.0.2.0/24
【ap-northeast-1aのプライベートサブネット】
10.0.101.0/24
【ap-northeast-1cのプライベートサブネット】
10.0.102.0/24
【NATゲートウェイ】
なし
【VPCエンドポイント】
S3ゲートウェイ
【DNSオプション】
「DNSホスト名を有効化」および「DNS解
決を有効化」にチェック

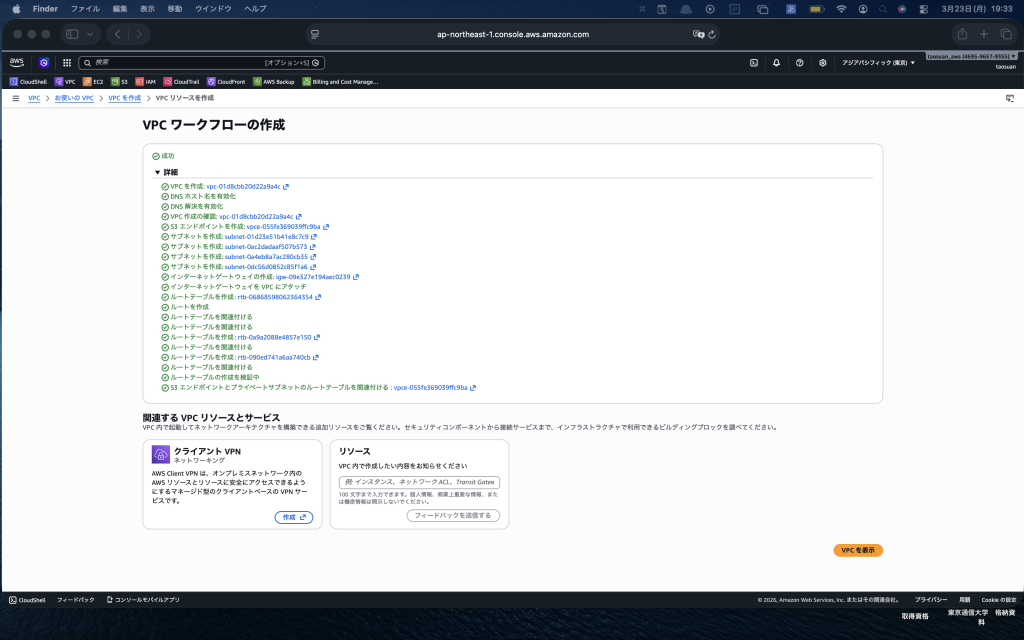

③，以下画面に遷移。VPCワークフローの作成がすべて成功になっていることを確認。

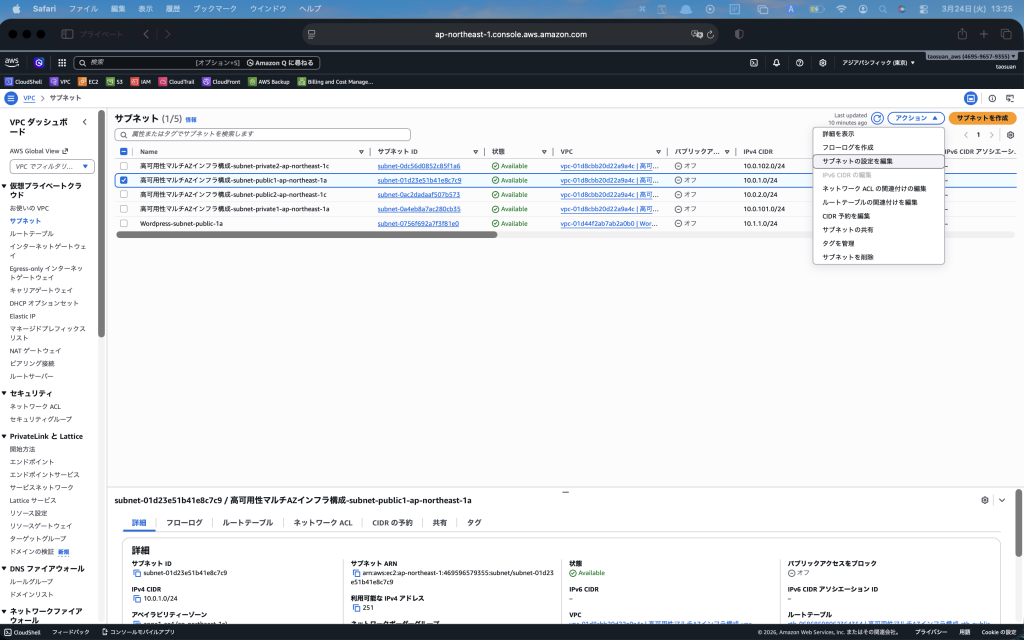

④，VPCコンソールの「サブネット」より、作成されたパブリックサブネットにチェックを入れ、「アクション」配下の「サブネットの設定を編集」を開く。

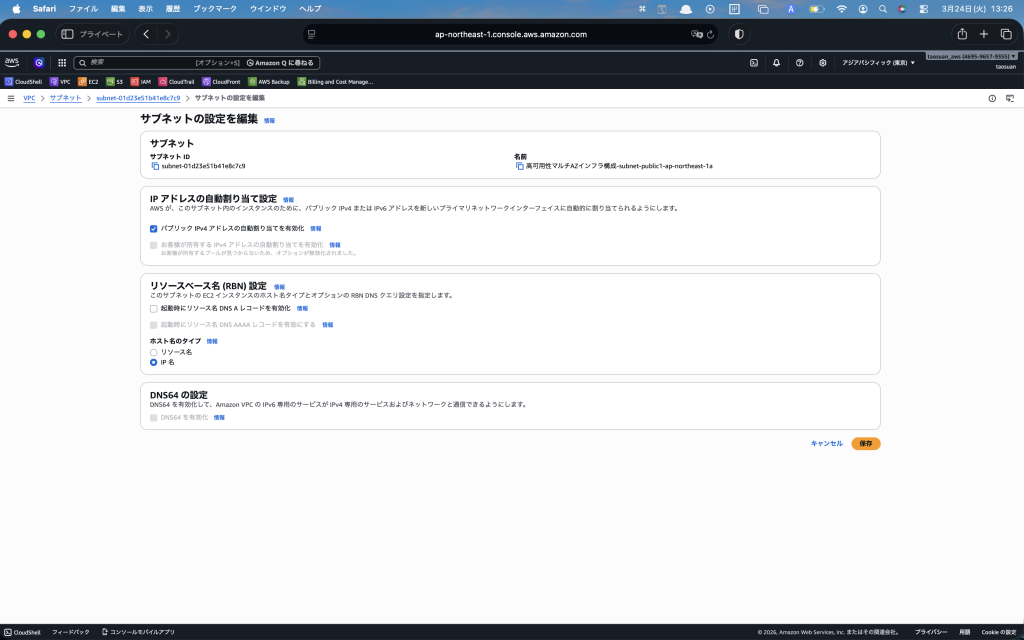

⑤，「パブリックIPv4アドレスの自動割り当てを有効化」をチェック後、保存を押下。（もう一つのパブリックサブネットにも同様の設定をする）

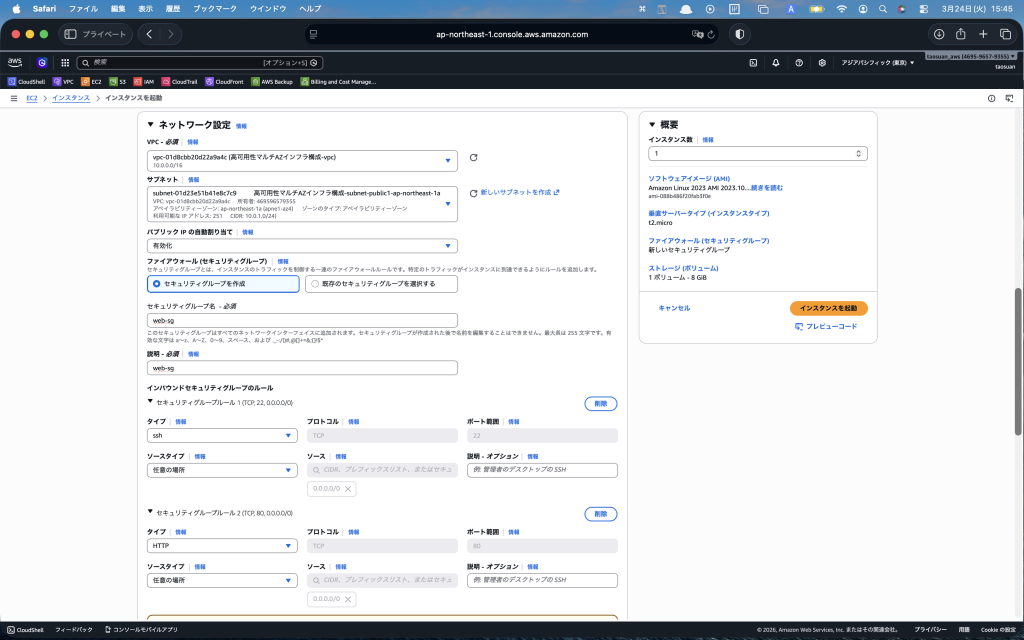

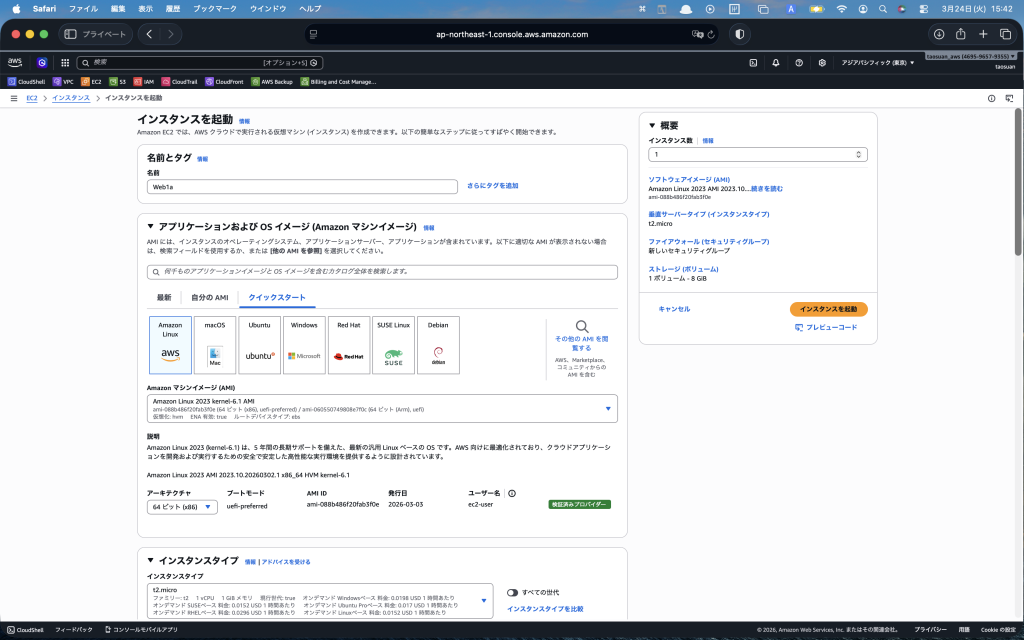

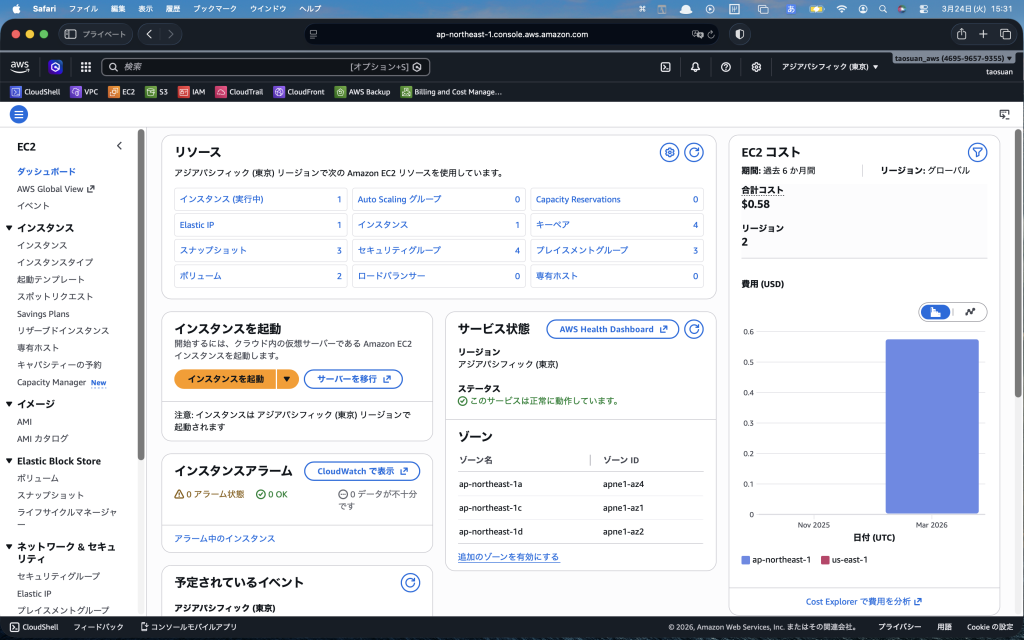

⑥，EC2のコンソール画面より「インスタンスを起動」を押下。
⑦，設定パラメータを選択し「インスタンスを起動」を押下。
設定パラメータ
【名前とタグ】
インスタンスの名前
（本手順では「Web1a」と入力）
【アプリケーションおよびOSイメージ】
Amazon Linux
【インスタンスタイプ】
t2.micro
【キーペア】
「新しいキーペアの作成」を押下
キーペア名：任意の名前
キーペアのタイプ：RSA
ファイル形式：pem
「キーペアを作成」を押下後、pemファ
イルをダウンロードしローカルに保存
【VPC】
①で作成したVPC
【サブネット】
①で作成したパブリックサブネット
（ap-northeast-1aのパブリックサブネット）
【セキュリティグループ名】
任意の名前
（本手順では「web-sg」と入力）
【インバウンドセキュリティのルール】
タイプ:ssh ソースタイプ:任意の場所
タイプ:HTTP ソースタイプ:任意の場所
【プライマリIP】
10.0.1.10

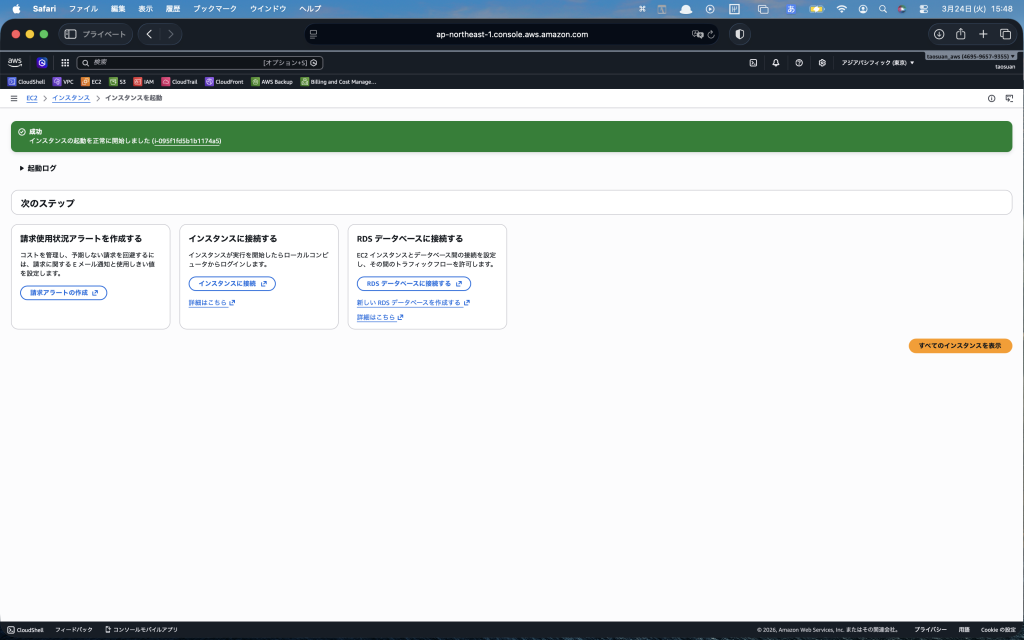

⑧，以下画面に遷移。インスタンスの起動が正常に開始されていることを確認。

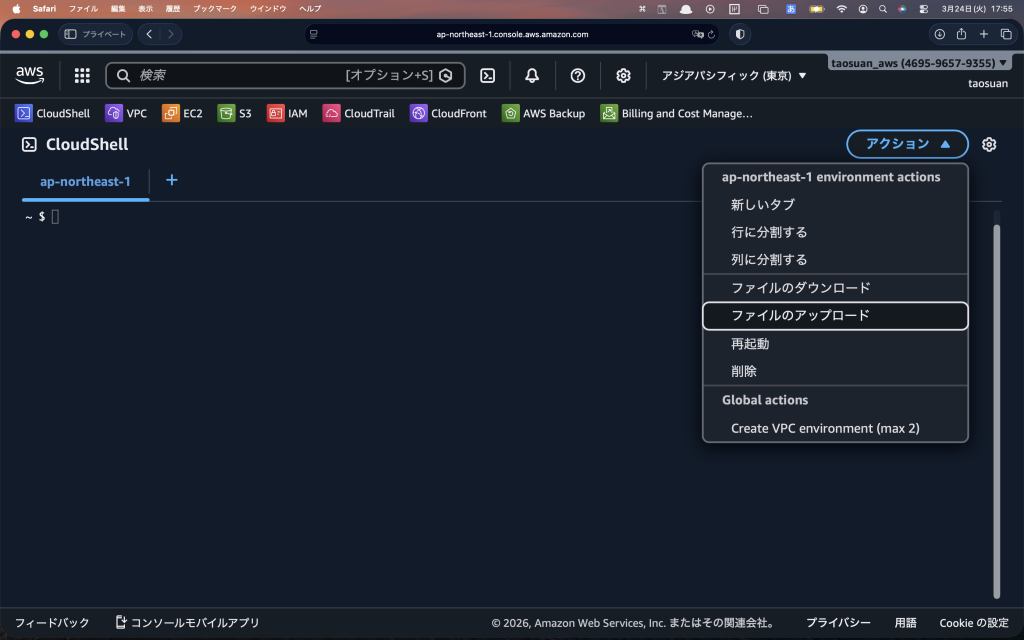

⑨，CloudShellコンソールより「ファイルアップロード」を押下し、⑦で作成したキーペアのpemファイルをアップロード。

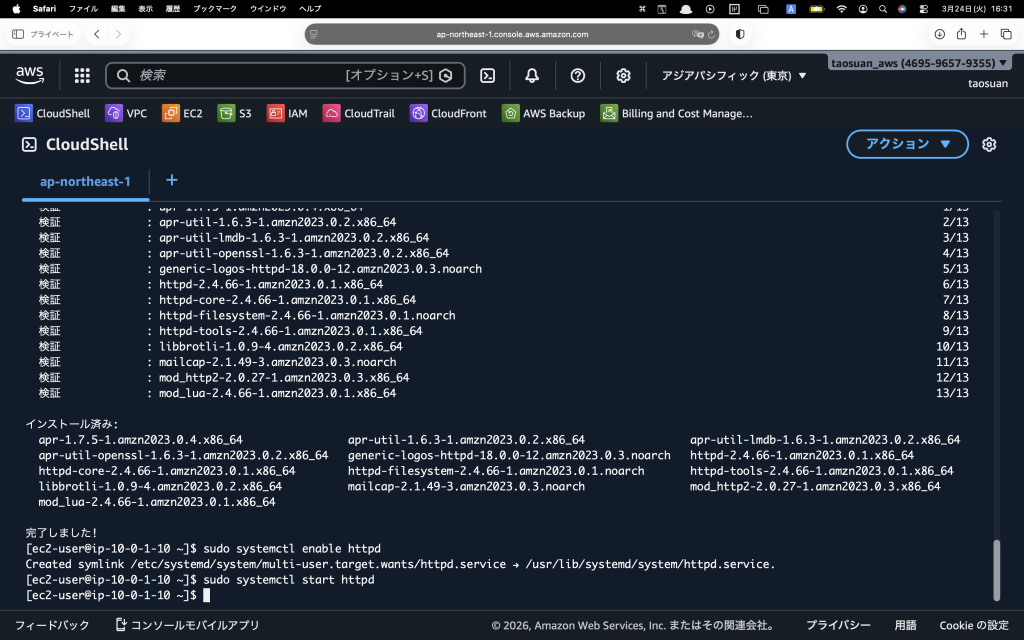

⑩，CloudShell上で実行コマンドを用いて、EC2インスタンスのシステム設定変更およびApacheのインストール。
実行コマンド
【EC2インスタンスへのログイン】
ssh -i pem”ファイル名” ec2-user@”public ip”
【ロケール設定】
sudo localectl set-locale LANG=JP.UTF-8
【ロケール設定の反映】
source /etc/locale.conf
【タイムゾーン設定】
sudo timedatectl set-timezone Asia/TOKYO
【パッケージ更新】
sudo dnf update -y
【Apache HTTP Serverのインストール】
sudo dnf install -y httpd
【Apache自動起動設定】
sudo systemctl enable httpd
【Apache起動】
sodu systemctl start httpd
⑪，PHP環境構築およびGitHub格納コードの配置。
実行コマンド

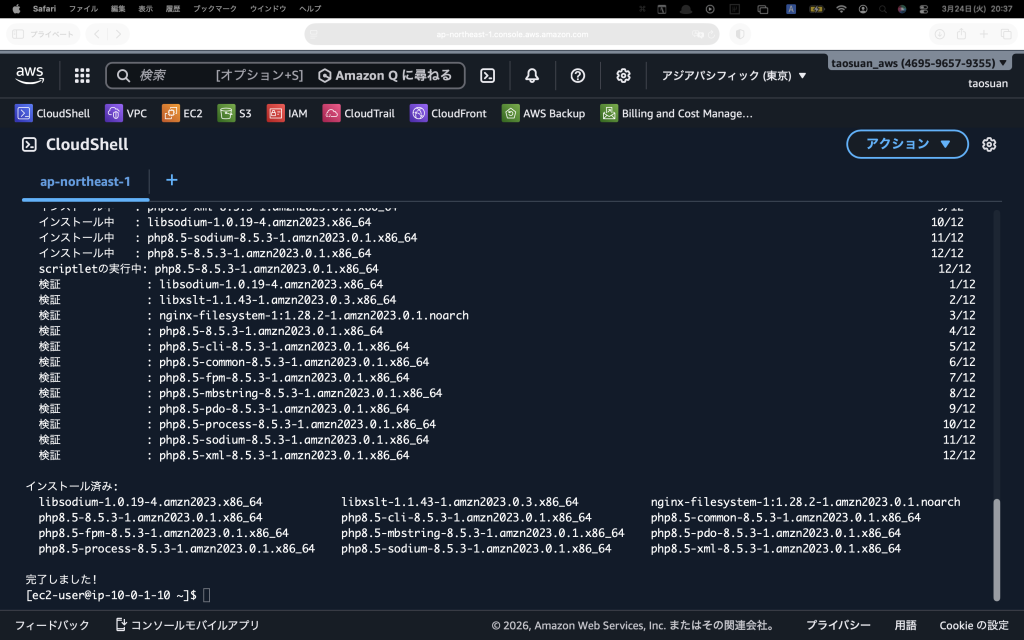

【PHPのインストール】
sudo dnf install -y php8.5

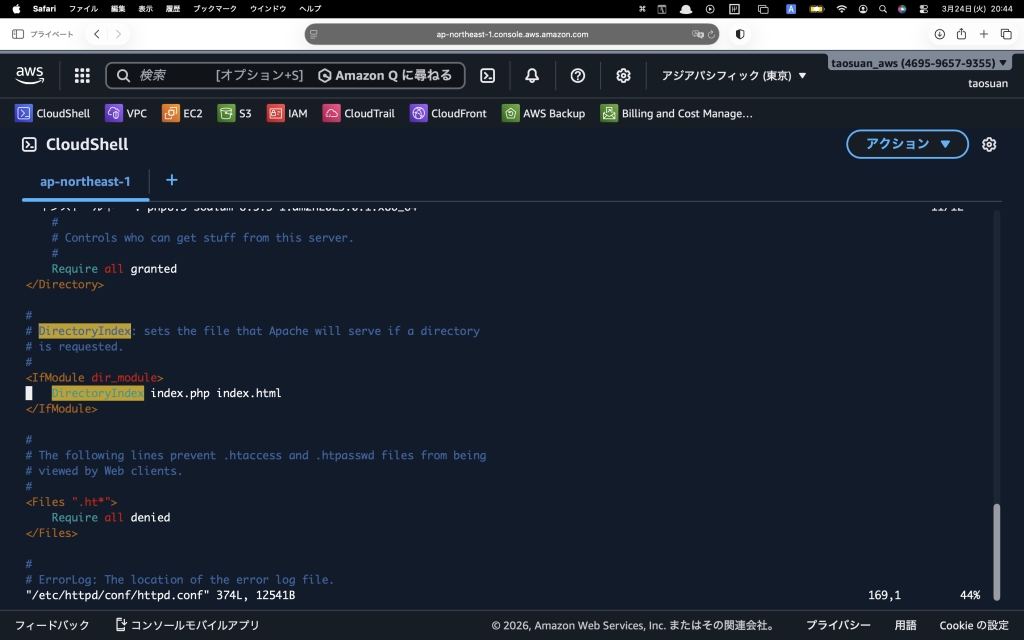

【Apache設定ファイルの編集】
sudo vim /etc/httpd/conf/httpd.conf
-編集箇所
DirectoryIndex index.html
↓
DirectoryIndex index.php index.html
【Apache再起動】
sudo systemctl restart httpd
【Gitのインストール】
sudo dnf install -y git
【リポジトリのクローン】
git clone “コピーしたいリポジトリのURL”
【Web公開ディレクトリへの配置】
sudo cp -r “対象ディレクトリ”* /var/www/html/

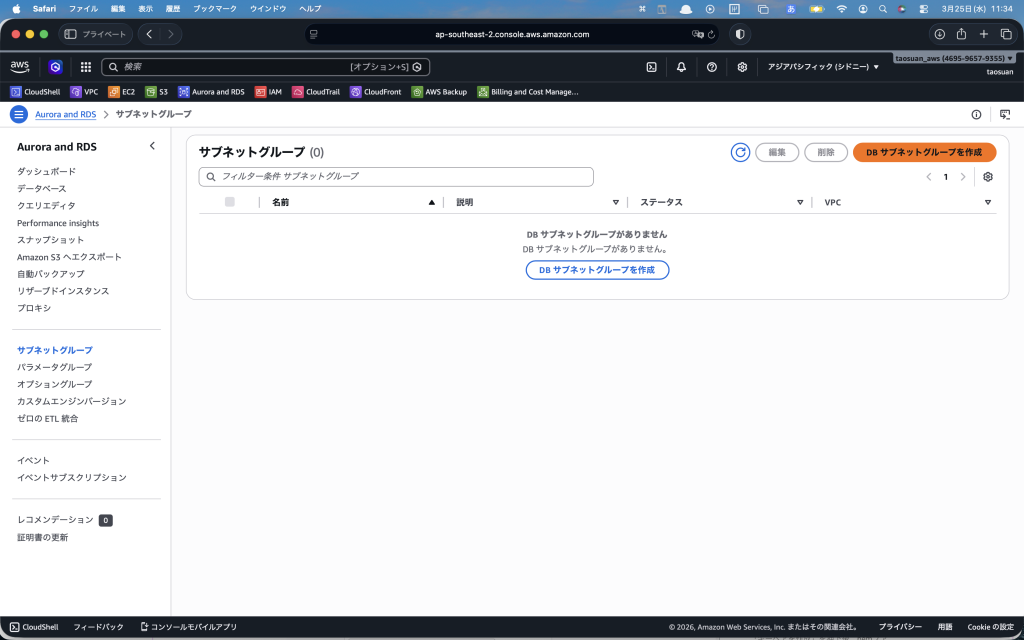

⑫，Aurora and RDSコンソール配下のサブネットグループより「DBサブネットグループを作成」を押下。

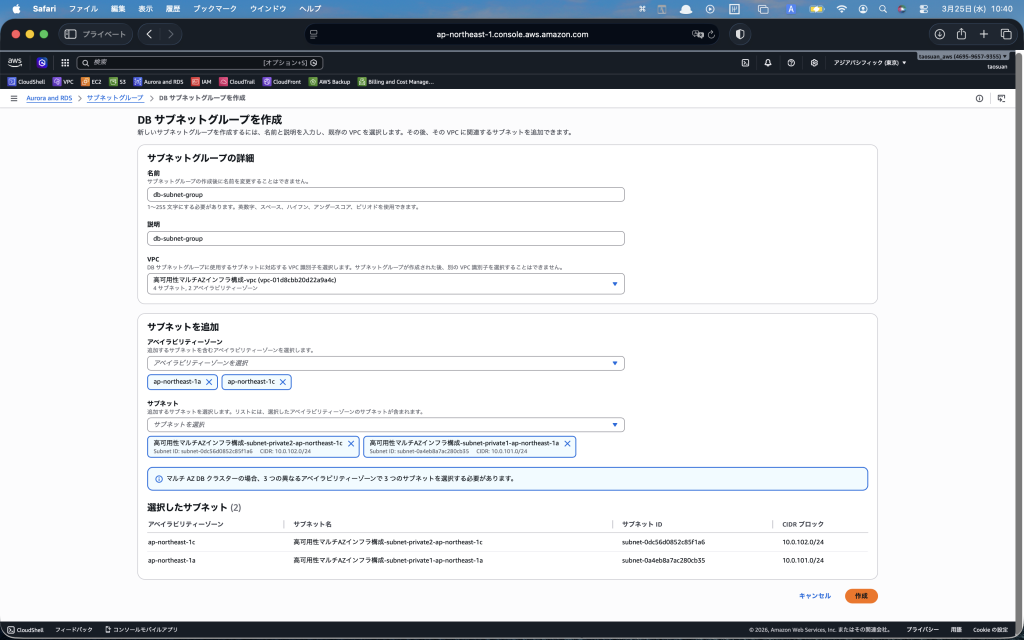

⑬，設定パラメータを選択し「作成」を押下。
設定パラメータ
【名前】
任意の名前
【VPC】
①で作成したVPC
【アベイラビリティーゾーン】
①で作成したサブネットが配置されている
２つのアベイラビリティーゾーン
ap-northeast-1a ap-northeast-1c
【サブネット】
①で作成した２つのプライベートサブネット

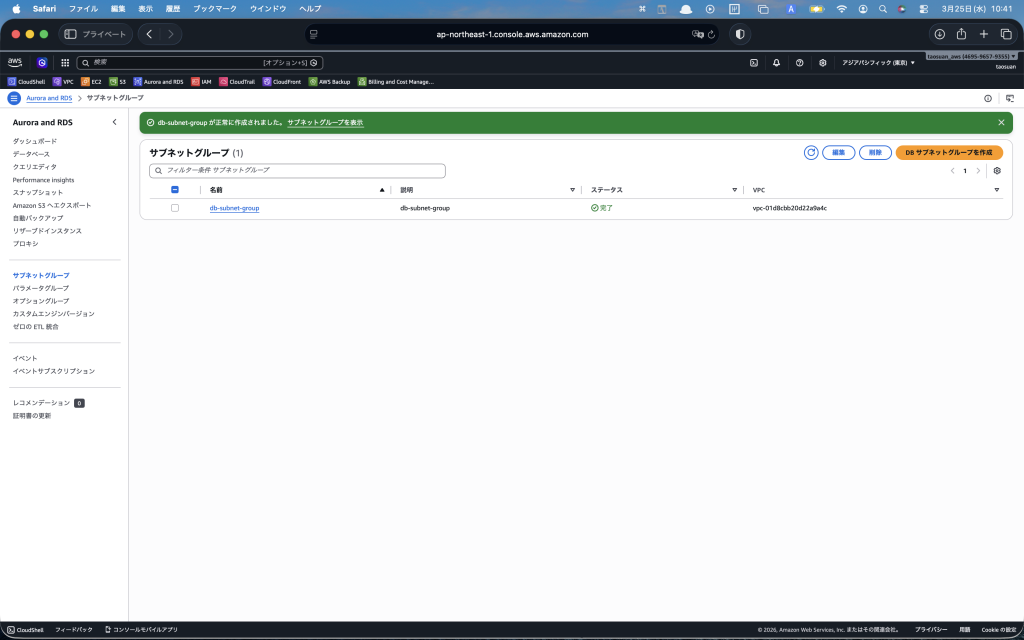

⑭，以下画面に遷移。サブネットグループが正常に作成されていることを確認。

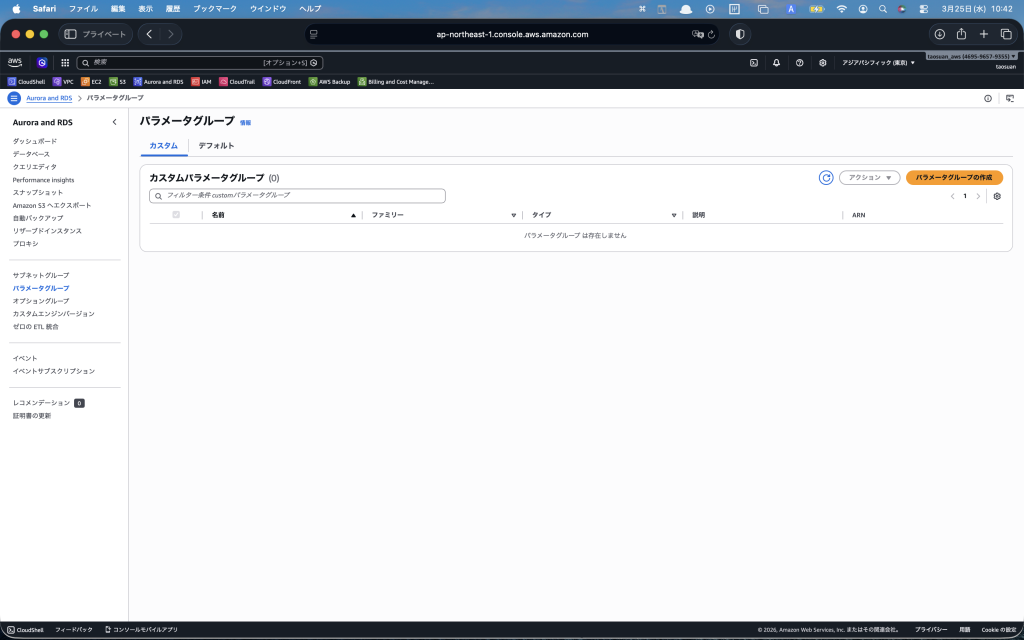

⑮，Aurora and RDSコンソール配下のパラメータグループより「パラメータグループの作成」を押下。

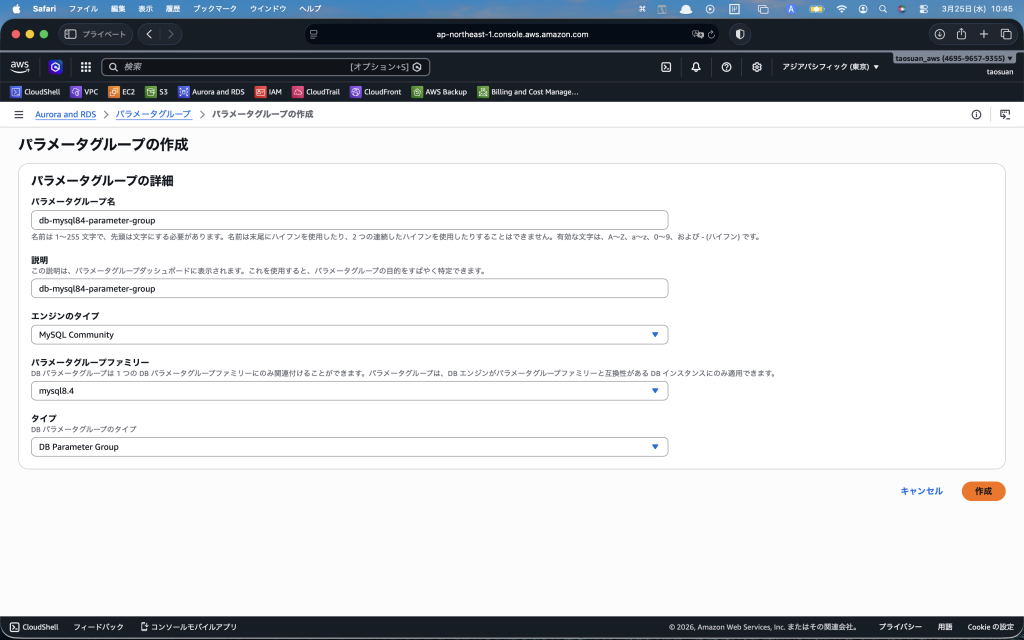

⑯，設定パラメータを選択し「作成」を押下。
設定パラメータ
【パラメータグループ名】
任意の名前
【エンジンのタイプ】
MySQL Community
【パラメータグループファミリー】
mysql8.4
【タイプ】
DB Parameter Group

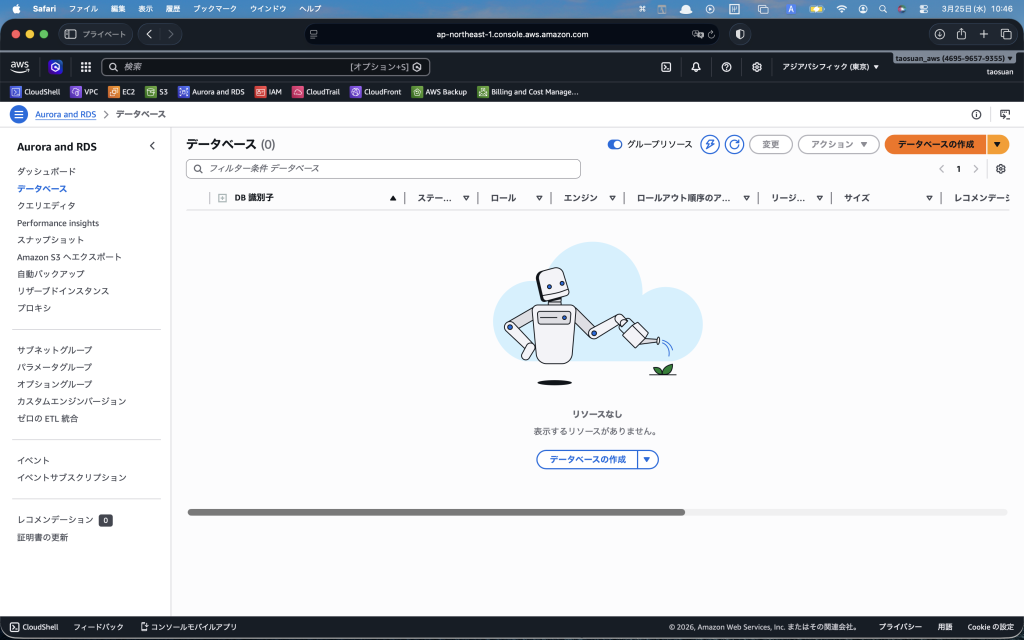

⑰，Aurora and RDSコンソール配下のデータベースより「データベースの作成」を押下。

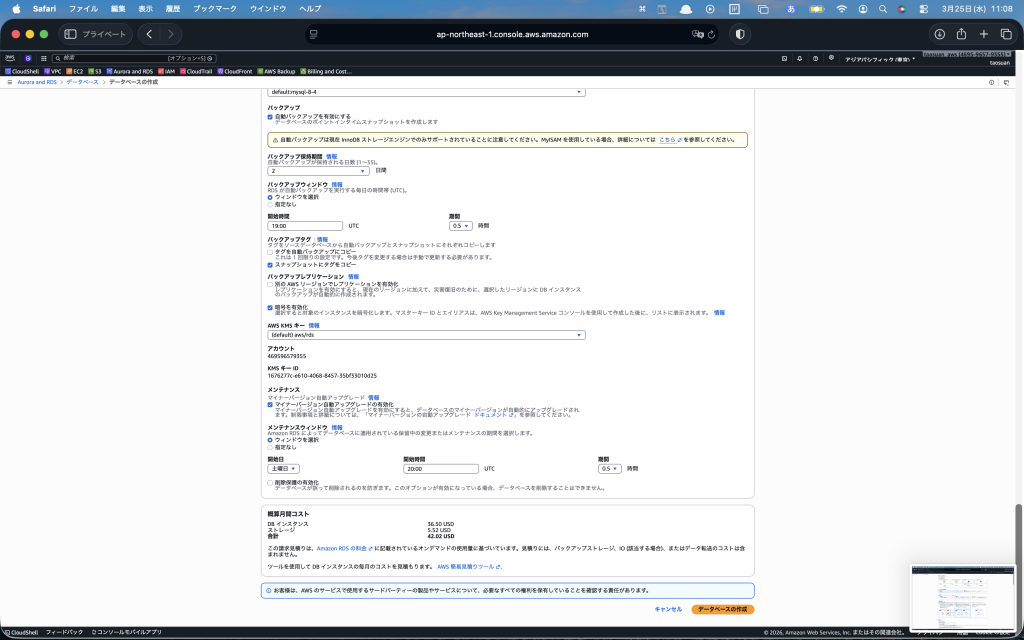

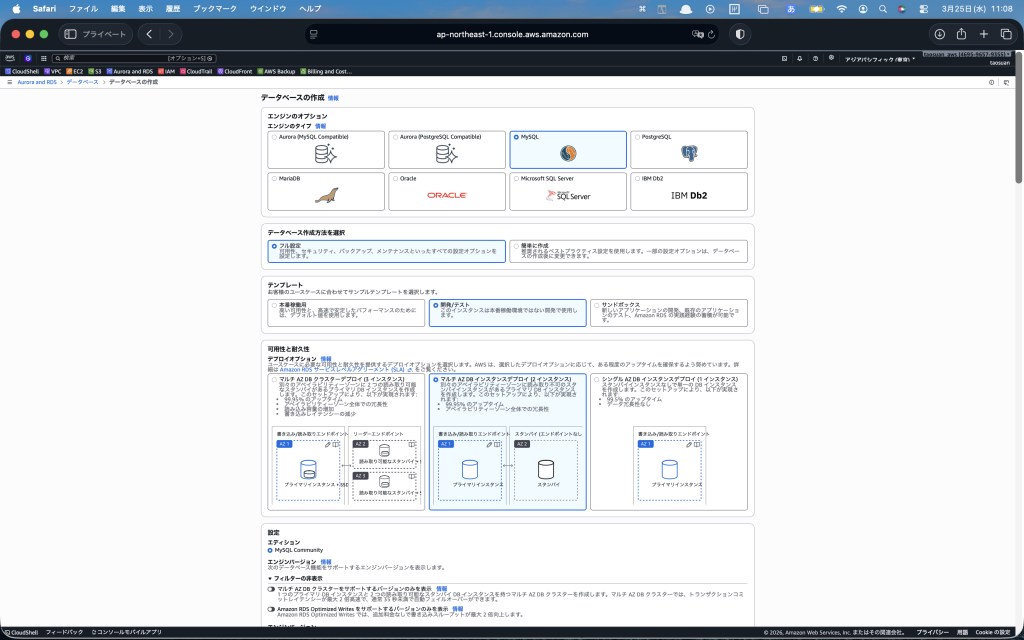

⑱，設定パラメータを選択し「データベースの作成」を押下。
設定パラメータ
【エンジンのオプション】
MySQL
【データベース作成方法】
フル設定
【テンプレート】
開発/テスト
【可用性と耐久性】
マルチAZ DBインスタンスデプロイ
(2インスタンス)
【エンジンバージョン】
MySQL 8.4.8
【DBインスタンス識別子】
任意の名前(db-mysql)
【マスターユーザー名】
任意の名前（root）
【認証情報管理】
セルフマネージド
【マスターパスワード】
任意のパスワード
【データベース認証オプション】
パスワード認証
【DBインスタンスクラス】
バースト可能クラス
【インスタンスタイプ】
db.t4g.micro
【ストレージタイプ】
汎用SSD(gp3)
【ストレージ割り当て】
20
【VPC】
①で作成したVPC
【VPCセキュリティグループ】
新規作成
【新しいVPCセキュリティグループ名】
任意の名前（本手順では「db-sg」）
【バックアップ】
「自動バックアップを有効にする」にチェック
（バックアップの日数等は適宜に設定）

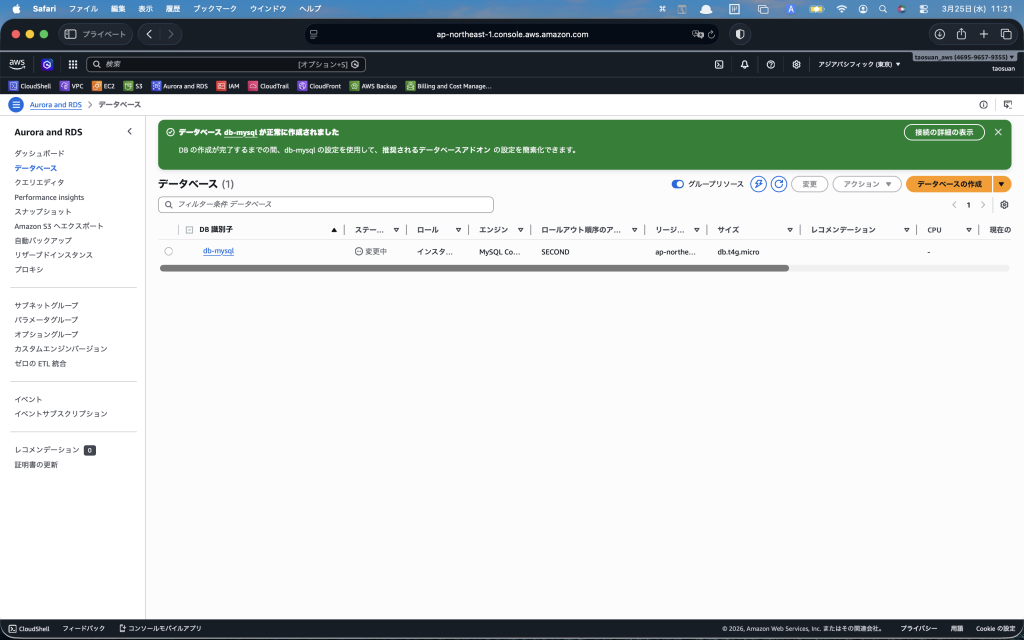

⑲，以下画面に遷移。データベースが正常に作成されていることを確認。

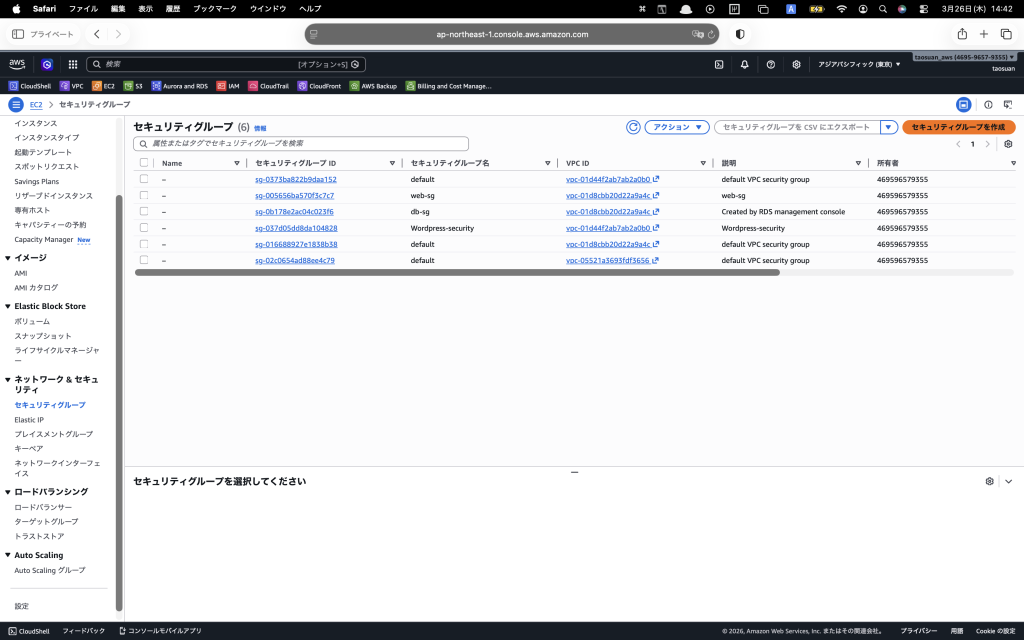

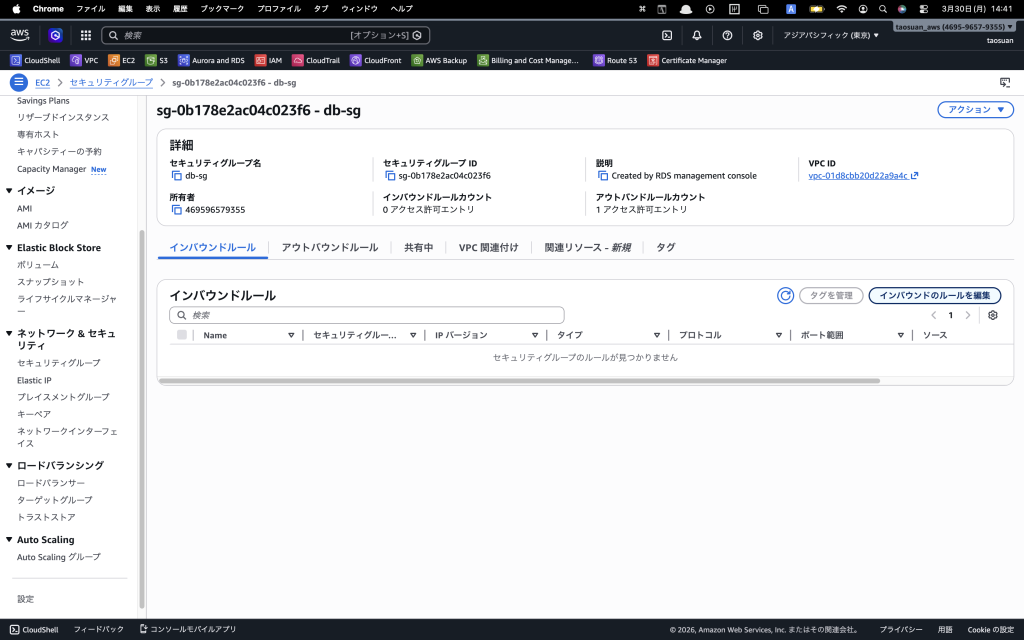

⑳，EC2コンソールの「セキュリティグループ」より、⑱で作成されたセキュリティグループ（本手順では「db-sg」）を押下。

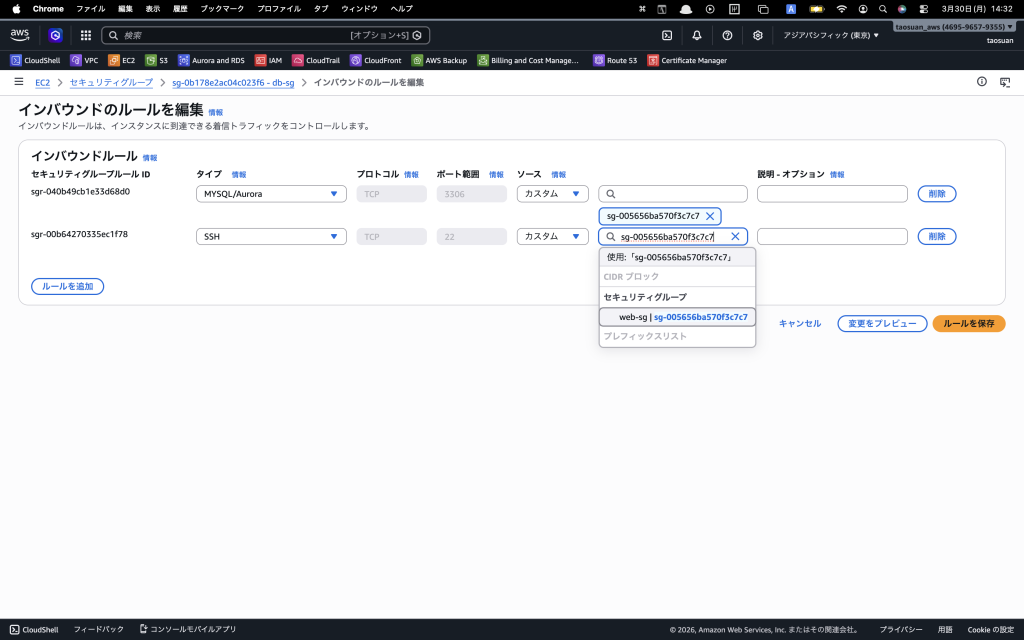

㉑，「インバウンドのルールを編集」を押下。
㉒，インバウンドルールを設定パラメータの内容に変更し、「ルールを保存」を押下。
設定パラメータ
【インバウンドルール】
タイプ:MYSQL/Aurora ソース:web-sg
タイプ:SSH ソース:web-sg

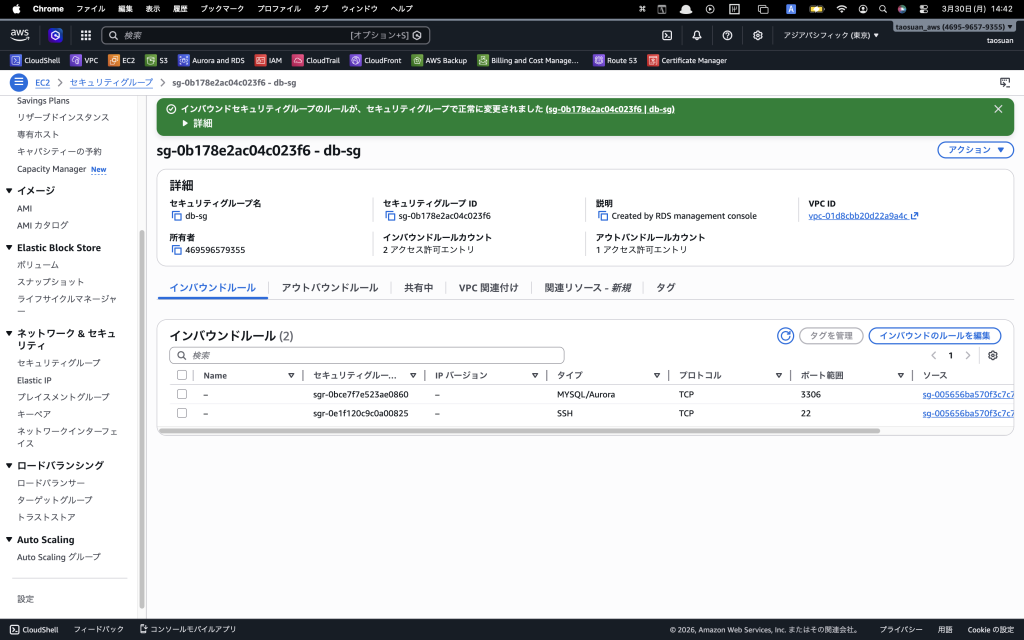

㉓，以下画面に遷移。インバウンドルールが正常に変更されていることを確認。

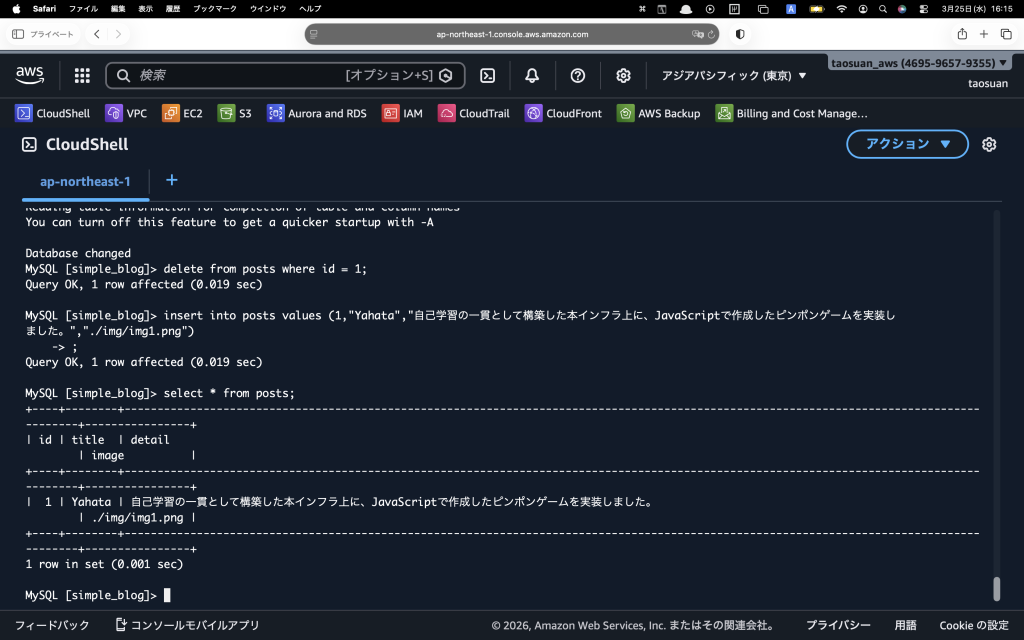

㉔，CloudShellで⑥で起動したEC2インスタンスに接続。
Webサーバ（PHP）とデータベース（RDS）を接続し、データを表示する構成を構築。
実行コマンド
【MariaDBクライアントのインストール】
sudo dnf install -y mariadb105
【データベースへの接続】
mysql -h <RDSのエンドポイント> root -p
【データベースユーザの作成】
CREATE USER ‘ユーザ名’ IDENTIFIED BY ‘pass’;
【権限付与】
GRANT ALL PRIVILEGES ON “データベース名”.
* TO ‘ユーザ名’@’%’ WITH GRANT OPTION;
【データベース作成】
CREATE DATABASE “データベース名”;
【データベースの選択】
USE “データベース名”;
【テーブルの作成】
CREATE TABLE “テーブル名” (
id int not null primary key,
title varchar(100),
detail varchar(1000),
image varchar(1000)
);
【データの挿入】
INSERT INTO “テーブル名” VALUES
(1,”title”,”detail”,”imagefile”);
【データベース切断】
exit
【PHPとMySQL連携モジュール】
sudo dnf install -y php0mysqlnd

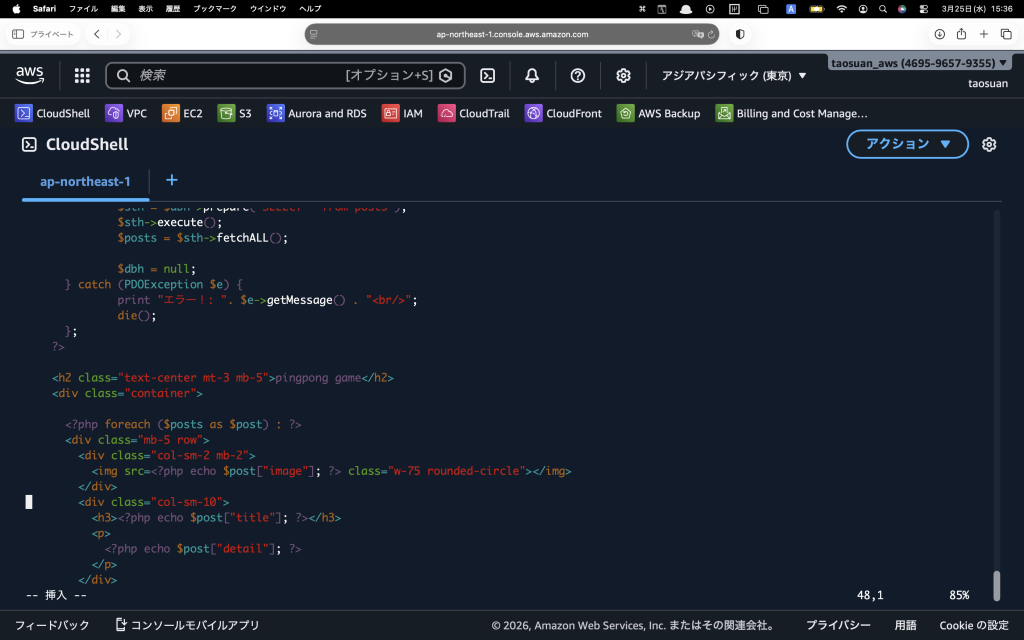

【PHPファイル編集】
sudo vim /var/www/html/index.php
ファイル内に

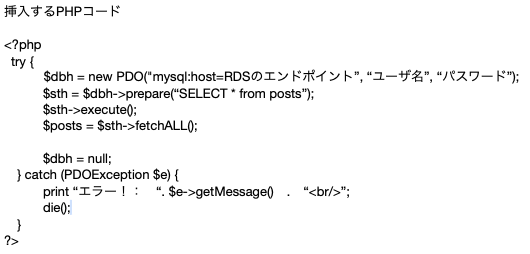

「挿入するPHPコード」を入力

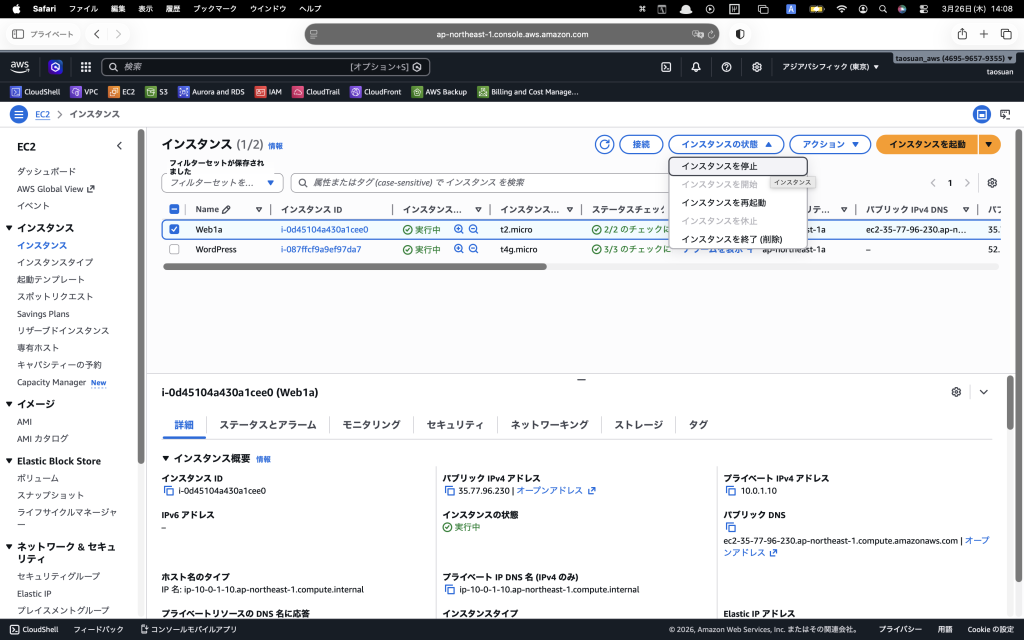

㉕，EC2コンソール画面より「Web1a」インスタンスを停止。

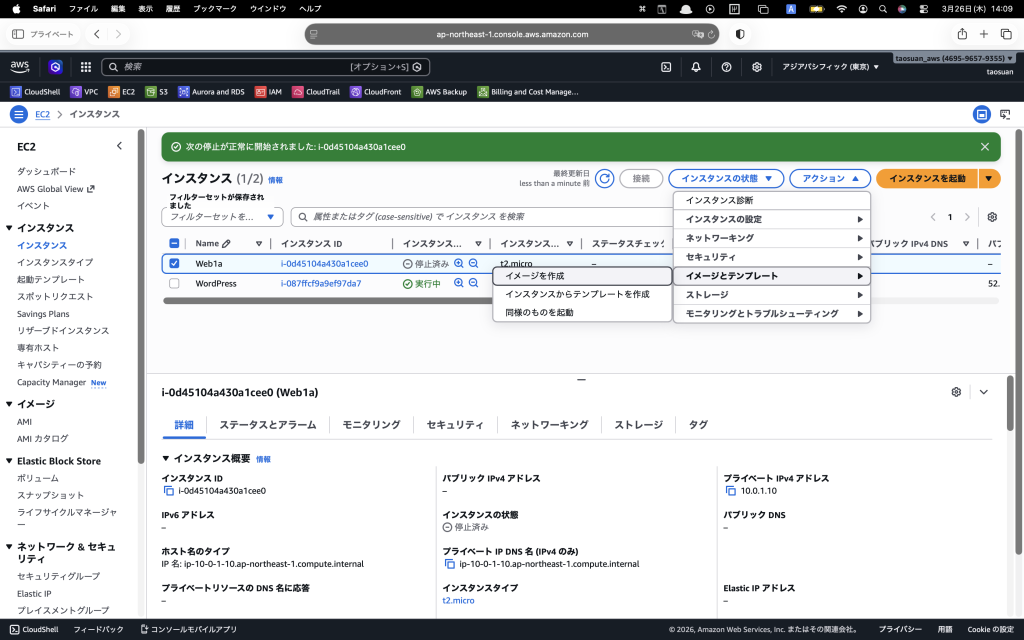

㉖，「Web1a」の停止後、「アクション」配下の「イメージとテンプレート」より、「イメージを作成」を押下。

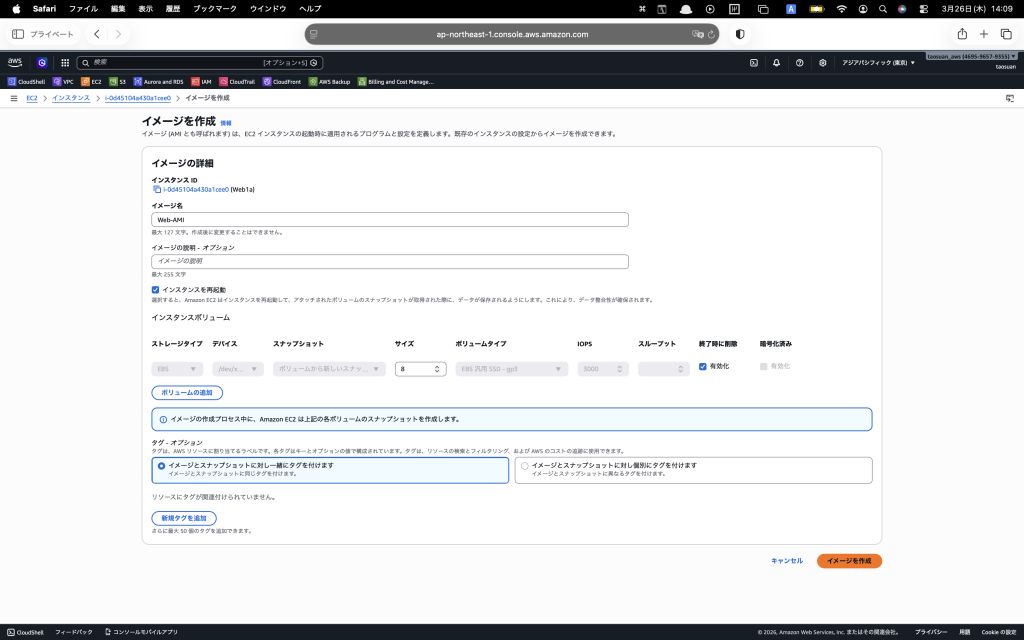

㉗，以下画面に遷移するので任意のイメージ名(本手順では「Web-AMI」)を入力し、「イメージを作成」を押下。

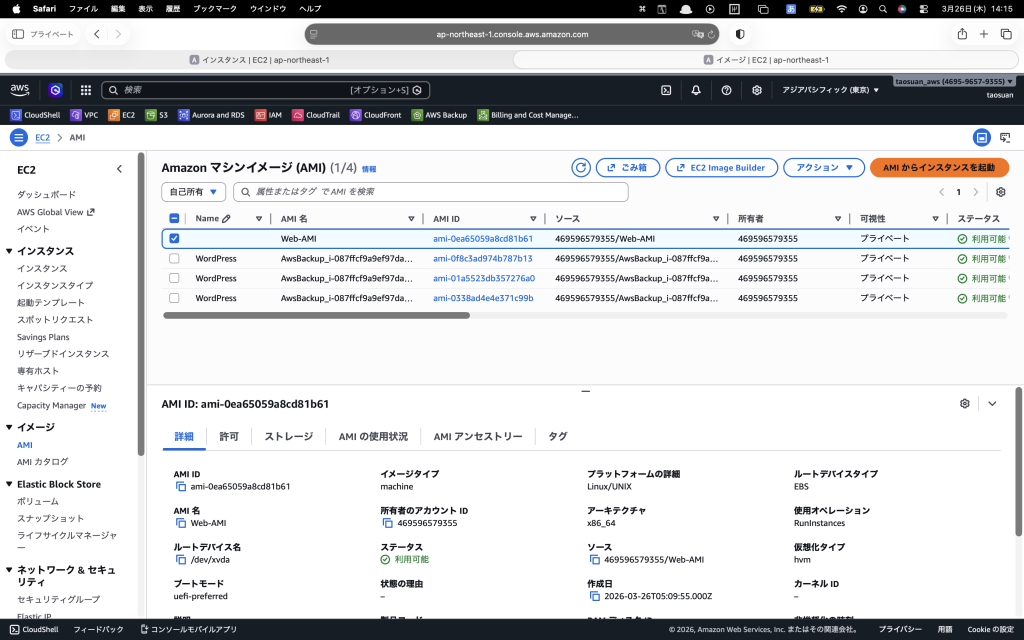

㉘，EC2コンソールの「AMI」より、作成されたAMI(本手順では「Web-AMI」)にチェックを入れ、「AMIからインスタンスを起動」を押下。

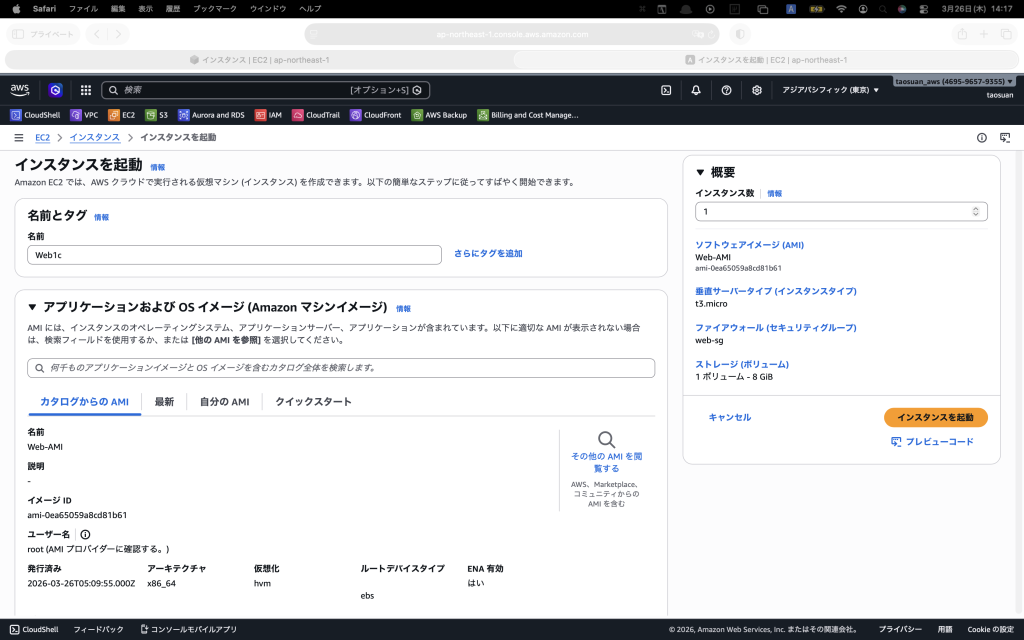

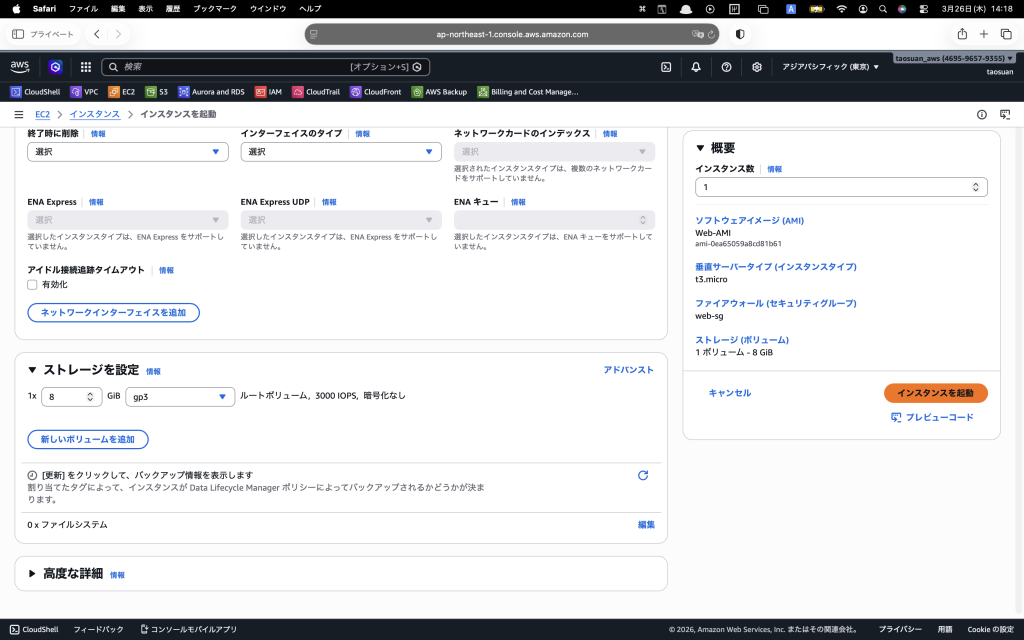

㉙，設定パラメータを選択し「インスタンスを起動」を押下。
設定パラメータ
【名前とタグ】
インスタンスの名前
（本手順では「Web1c」と入力）
【キーペア】
⑦で作成したキーペア
【VPC】
①で作成したVPC
【サブネット】
①で作成したパブリックサブネット
（ap-northeast-1cのパブリックサブネット）
【セキュリティグループ名】
⑦で作成したセキュリティグループ
（本手順では「web-sg」）
【プライマリIP】
10.0.2.10

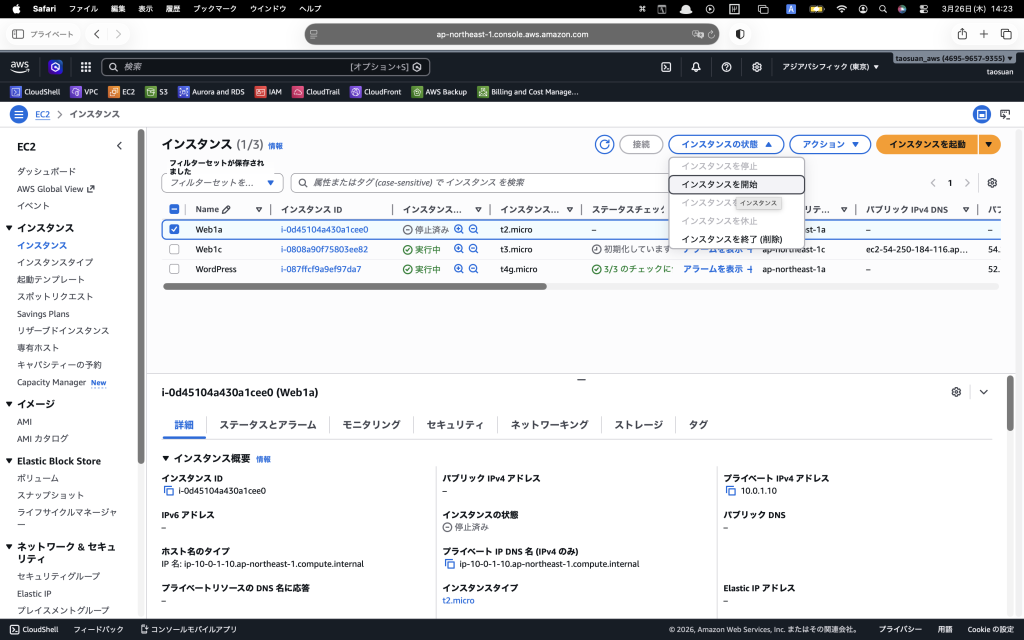

㉚，EC2コンソールの「インスタンス」より、「Web1a」を選択し、「インスタンスを開始」を押下。

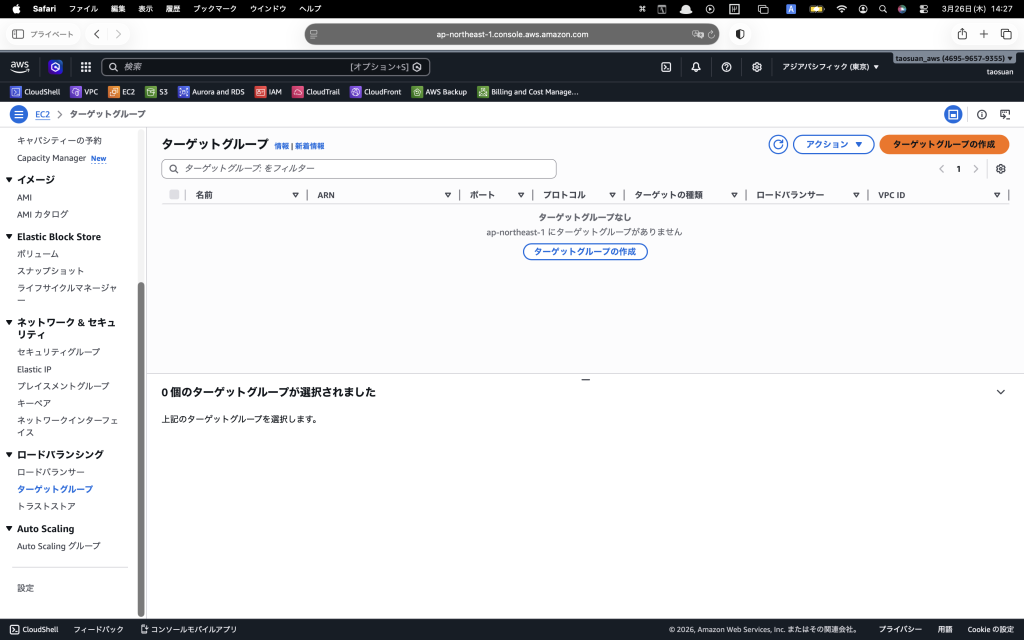

㉛，EC2コンソールの「ターゲットグループ」より、「ターゲットグループの作成」を押下。

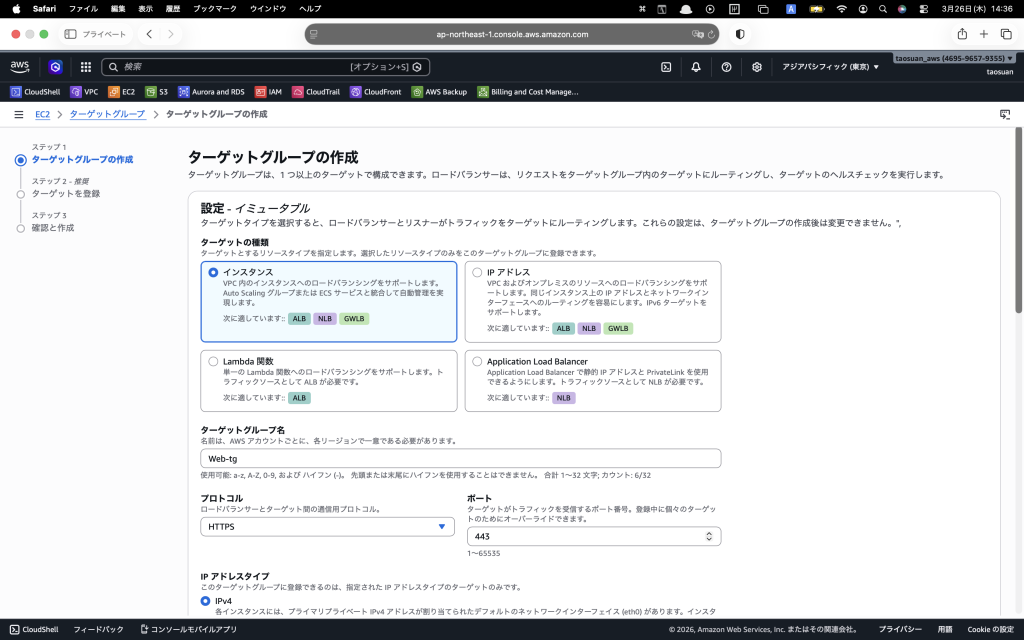

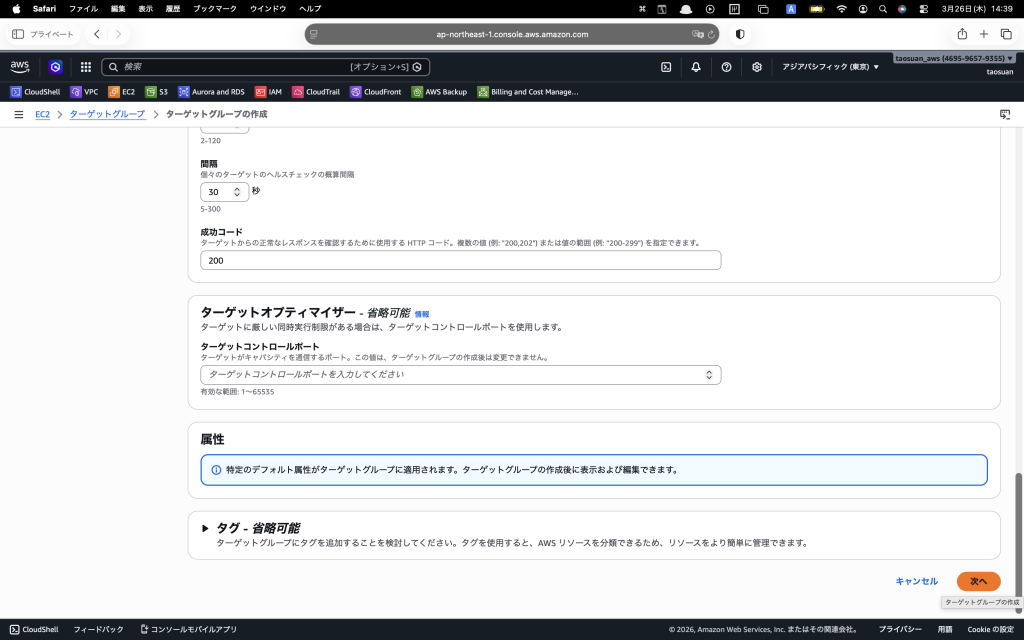

㉜，設定パラメータを選択し「次へ」を押下。
設定パラメータ
【ターゲットの種類】
インスタンス
【ターゲットグループ名】
任意の名前（本手順では「Web-tg」）
【プロトコル】
HTTPS
【VPC】
①で作成したVPC
【ヘルスチェック】
HTTPS
【ヘルスチェックの詳細設定】
適宜変更

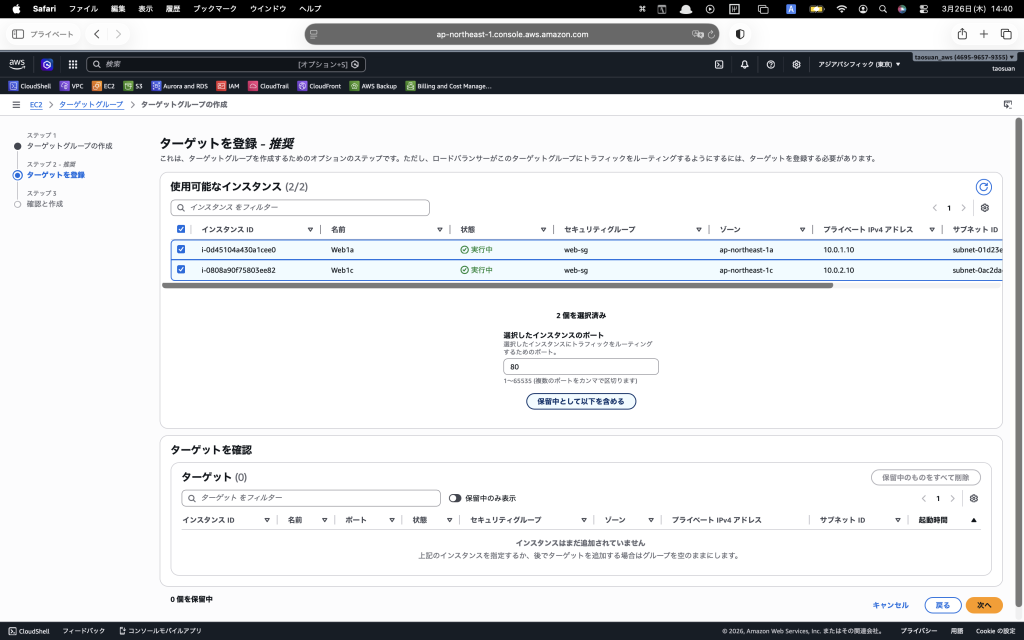

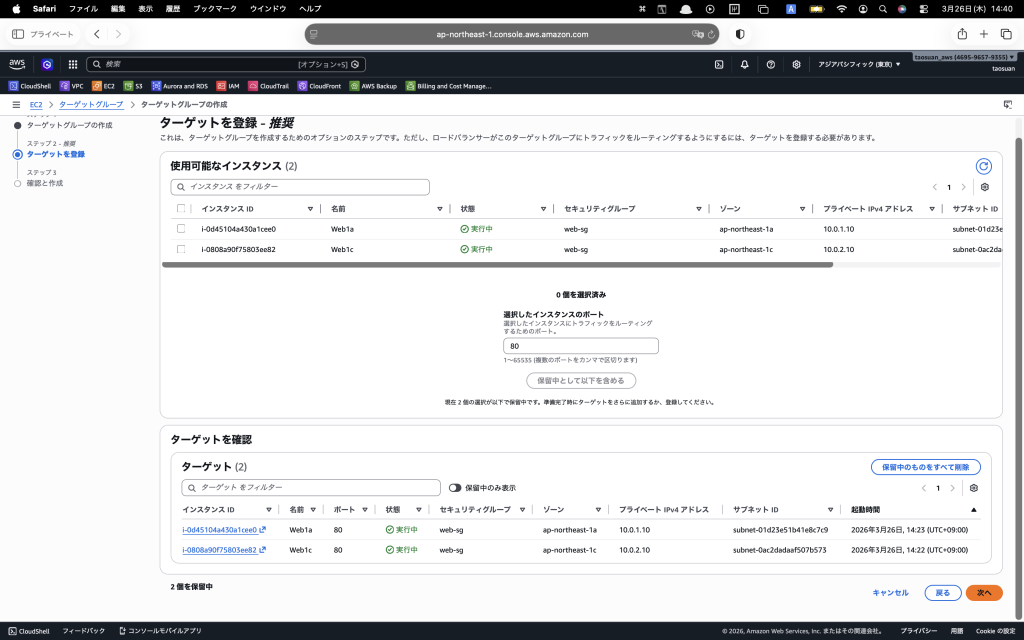

㉝，インスタンス（本手順では「Web1a」と「Web1c」）を選択し「保留中として以下を含める」を押下。
㉞，選択したインスタンスがターゲットに含まれたことを確認し「次へ」を押下。

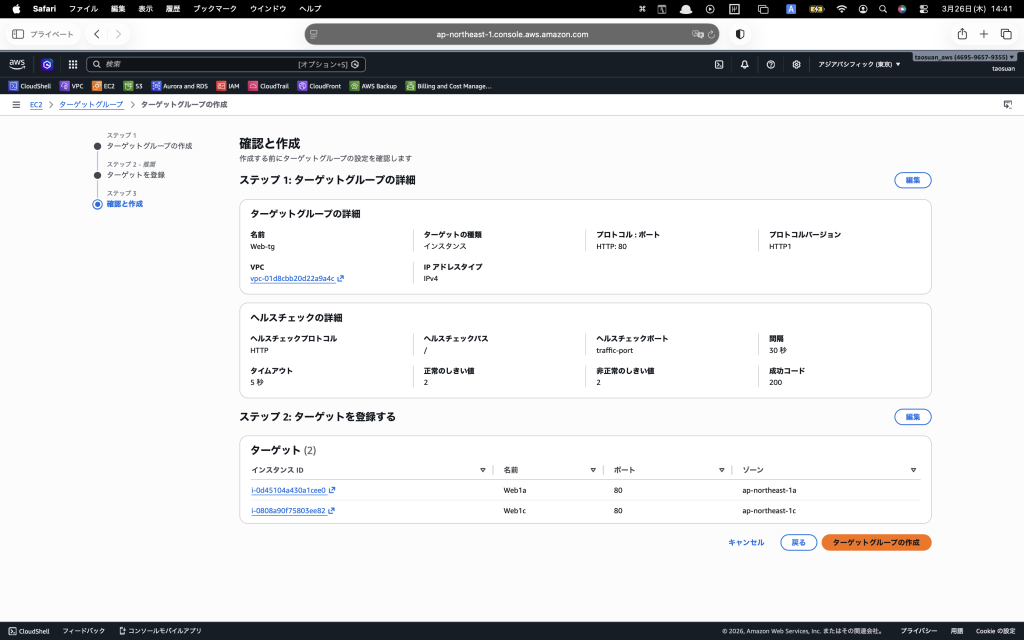

㉟，以下の画面へ遷移後、「ターゲットグループの作成」を押下。

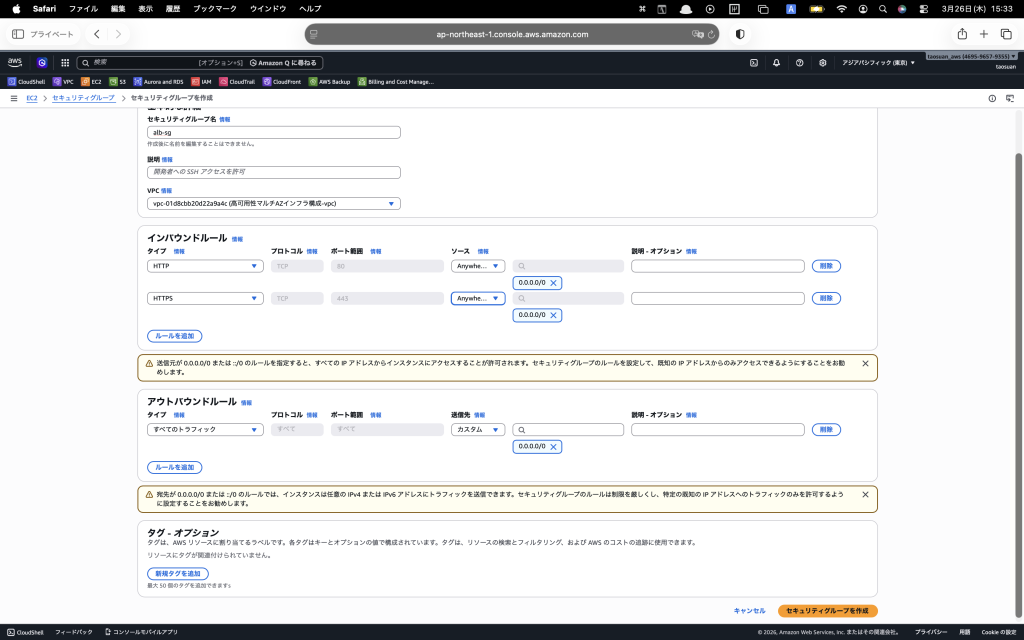

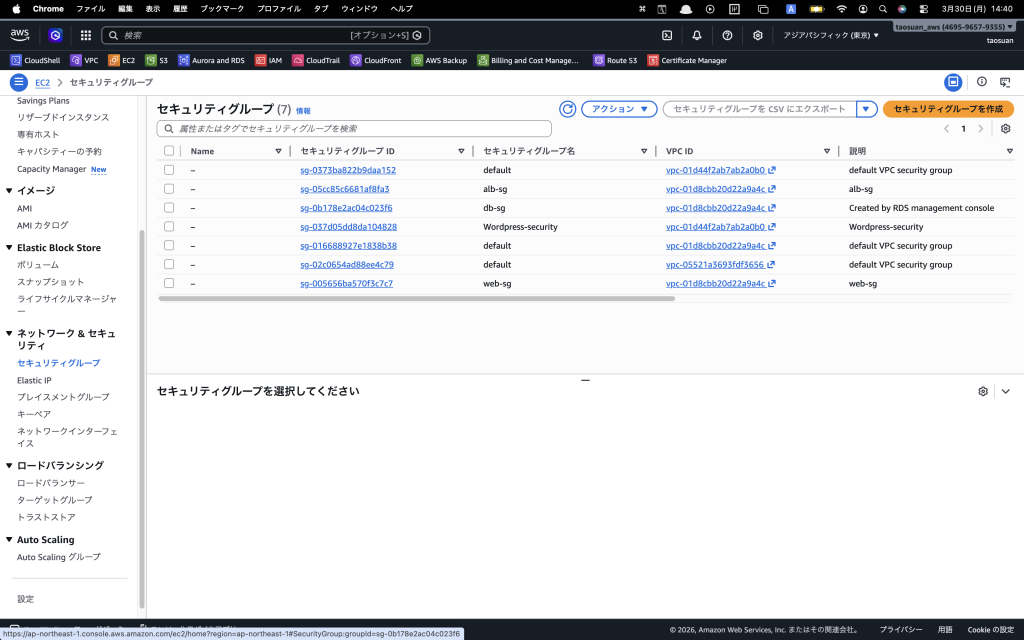

㊱，EC2コンソールの「セキュリティグループ」より、「セキュリティグループを作成」を押下。
㊲，設定パラメータを選択し「セキュリティグループを作成」を押下。
（ロードバランサー用のセキュリティグループを作成）
設定パラメータ
【セキュリティグループ名】
任意の名前（本手順では「alb-sg」）
【VPC】
①で作成したVPC
【インバウンドルール】
タイプ:HTTP ソース:Anywhere-IPv4
タイプ:HTTPS ソース:Anywhere-IPv4

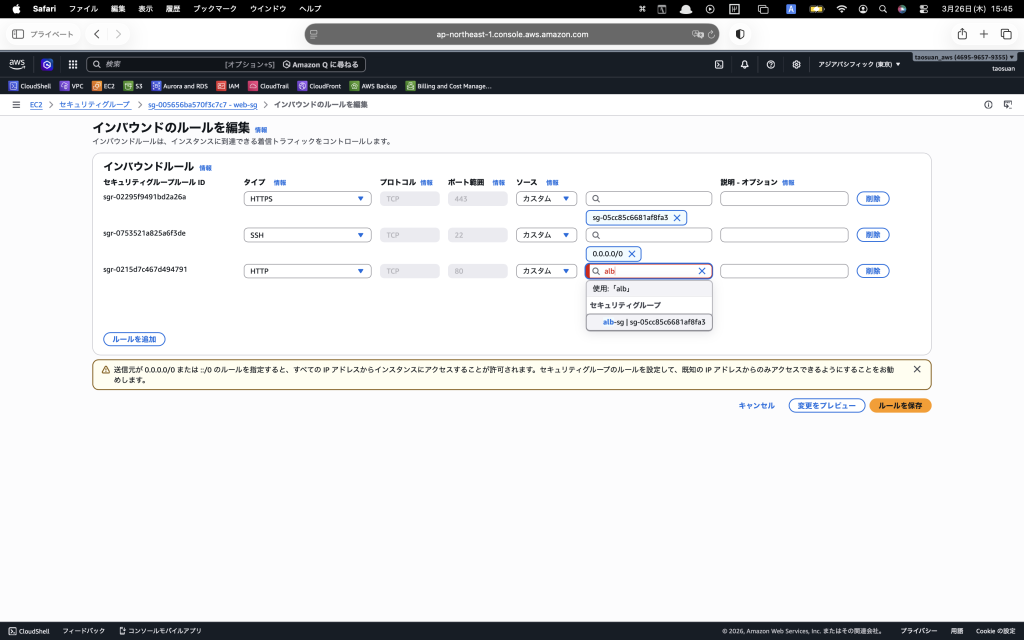

㊳，「web-sg」のインバウンドルールを設定パラメータの内容に変更。
設定パラメータ
【インバウンドルール】
タイプ:HTTP ソース:alb-sg
タイプ:HTTPS ソース:alb-sg
タイプ:SSH ソース:Anywhere-IPv4

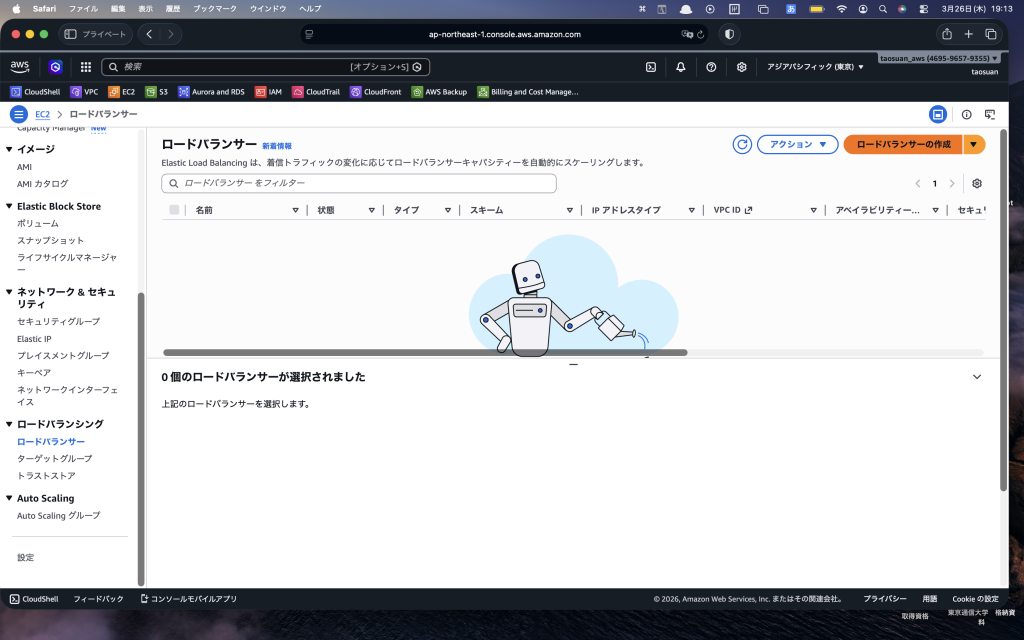

㊴，EC2コンソールの「ロードバランサー」より、「ロードバランサーの作成」を押下。

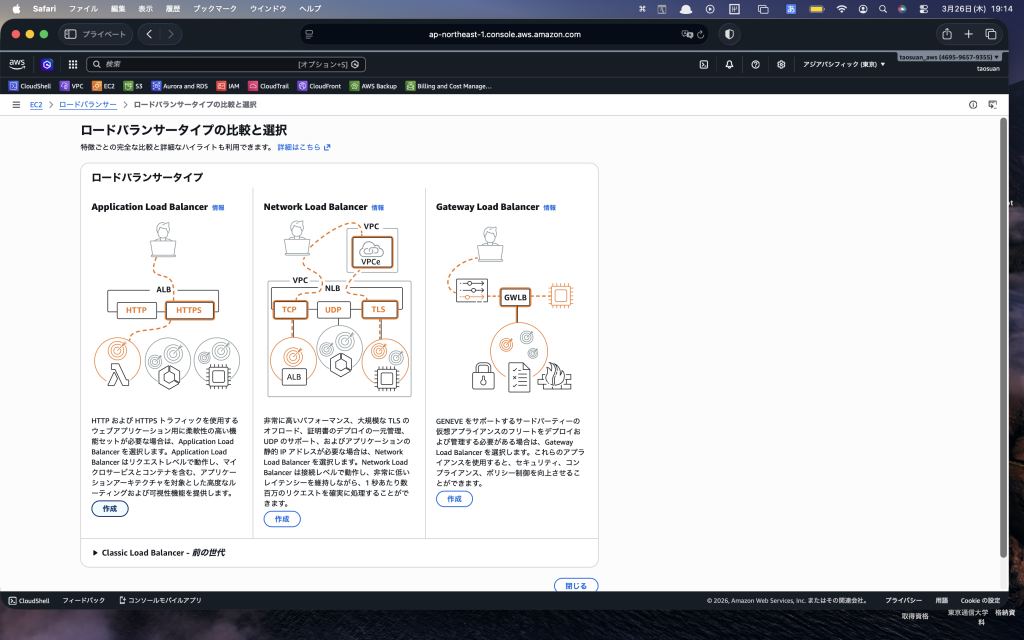

㊵，「Application Load Balancer」の「作成」を押下。

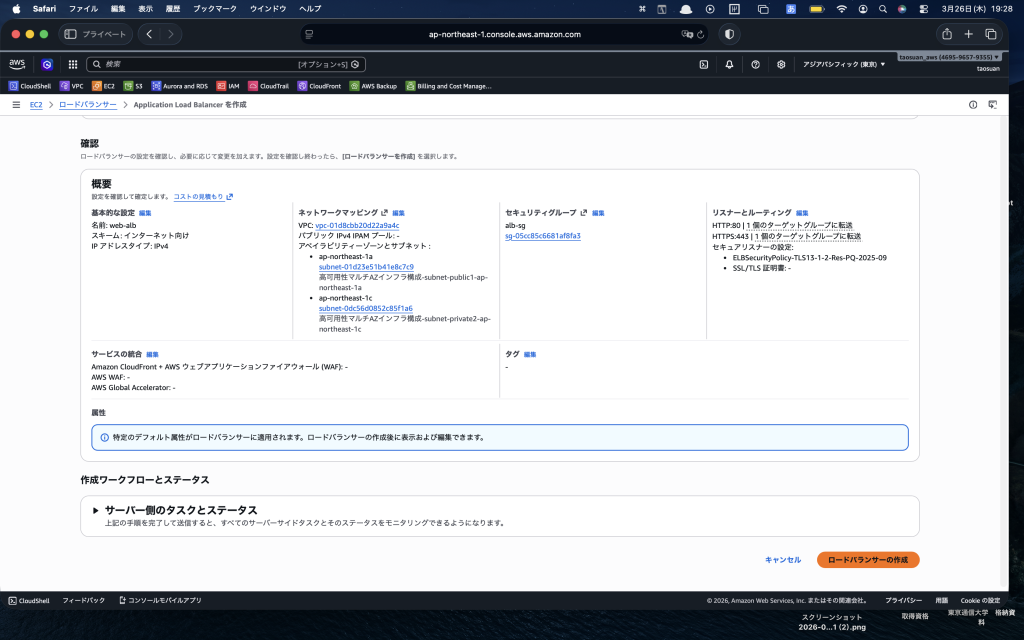

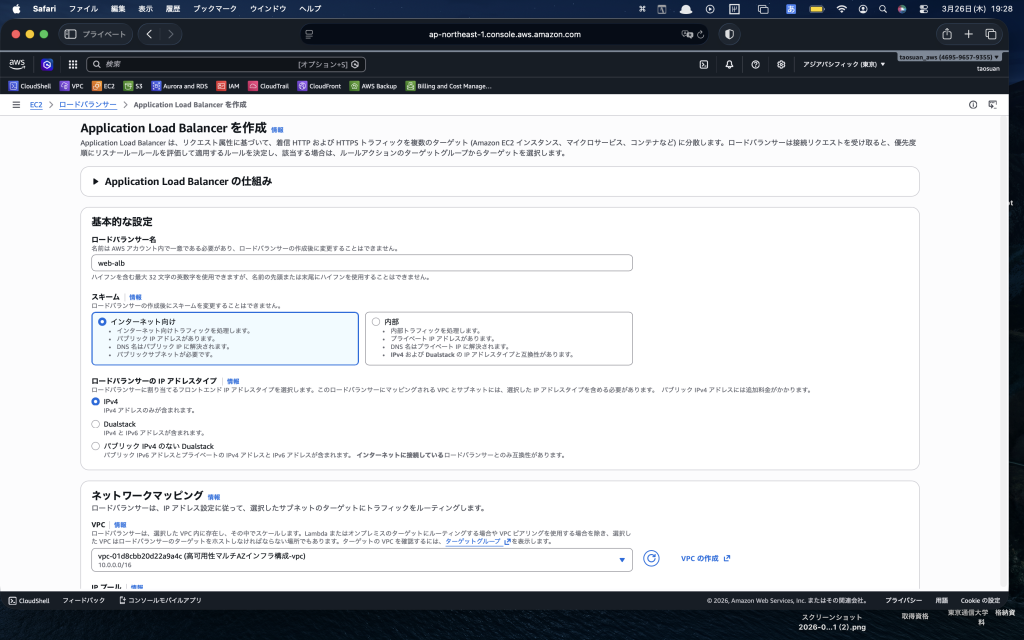

㊶，設定パラメータを選択し「ロードバランサーを作成」を押下。
設定パラメータ
【ロードバランサー名】
任意の名前（本手順では「web-alb」）
【VPC】
①で作成したVPC
【アベイラビリティーゾーンとサブネット】
作成されたサブネットのAZを選択の上、
①で作成した２つのパブリックサブネット
【セキュリティグループ】
㊲で作成したセキュリティグループを選択
（本手順では「alb-sg」を選択）
【リスナーとルーティング】
プロトコル：HTTP
ターゲットグループ：Web-tg

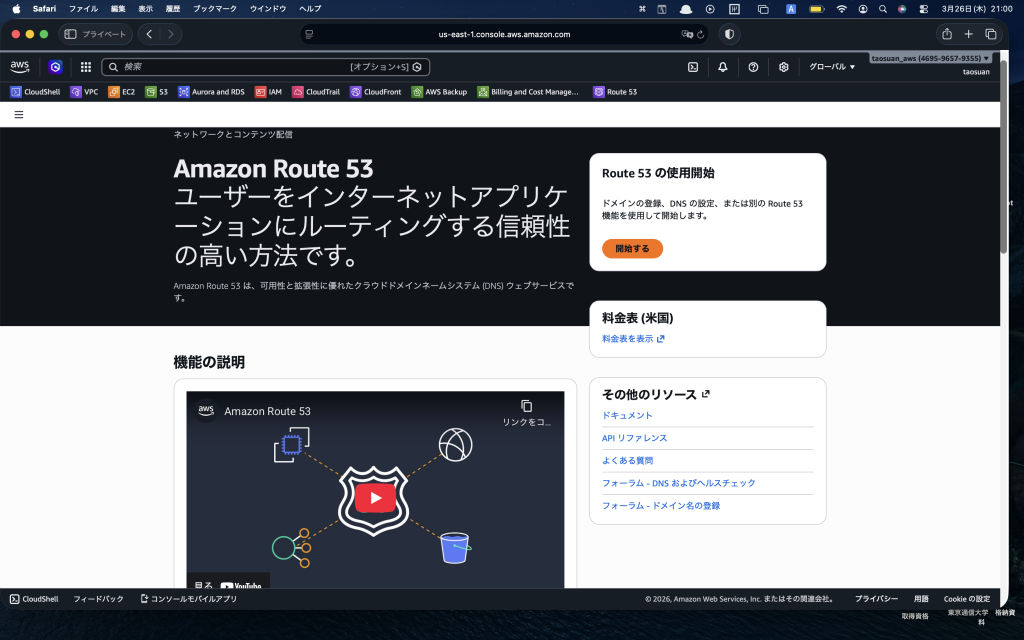

㊷，Route53コンソールの「Route53の使用開始」より、「開始する」を押下。

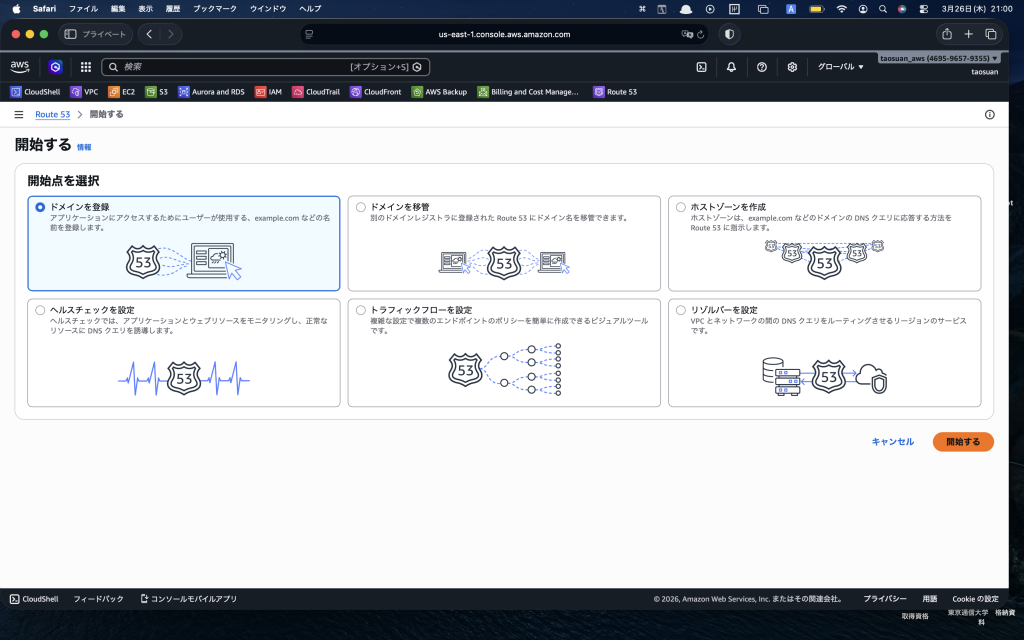

㊸，「ドメインを登録」を選択し、「開始する」を押下。

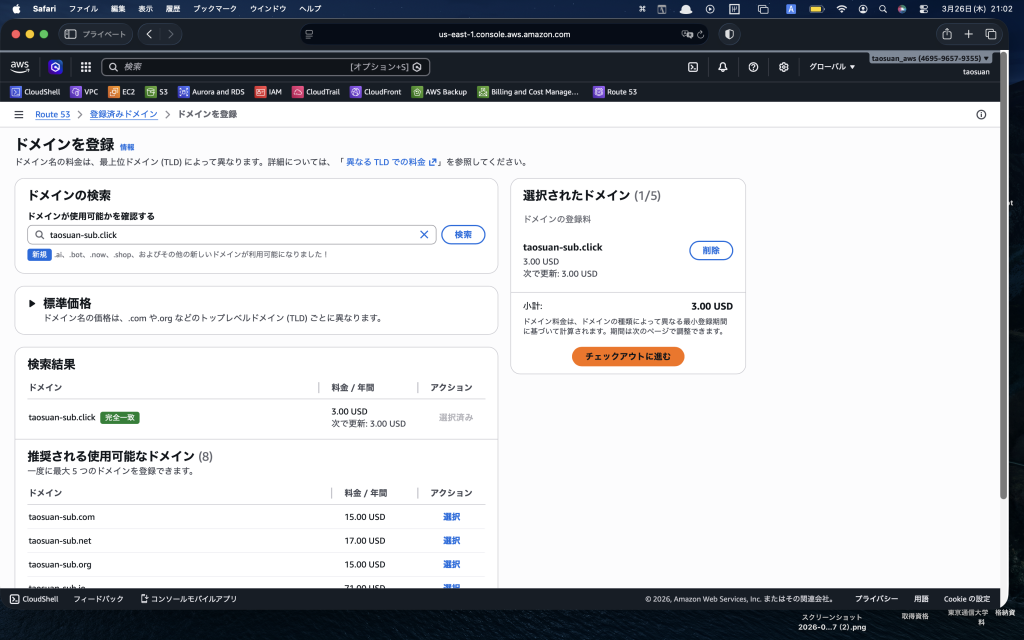

㊹，任意のドメイン名を設定し「チェックアウトに進む」を押下。（本手順では「taosuan-sub.click」と設定）

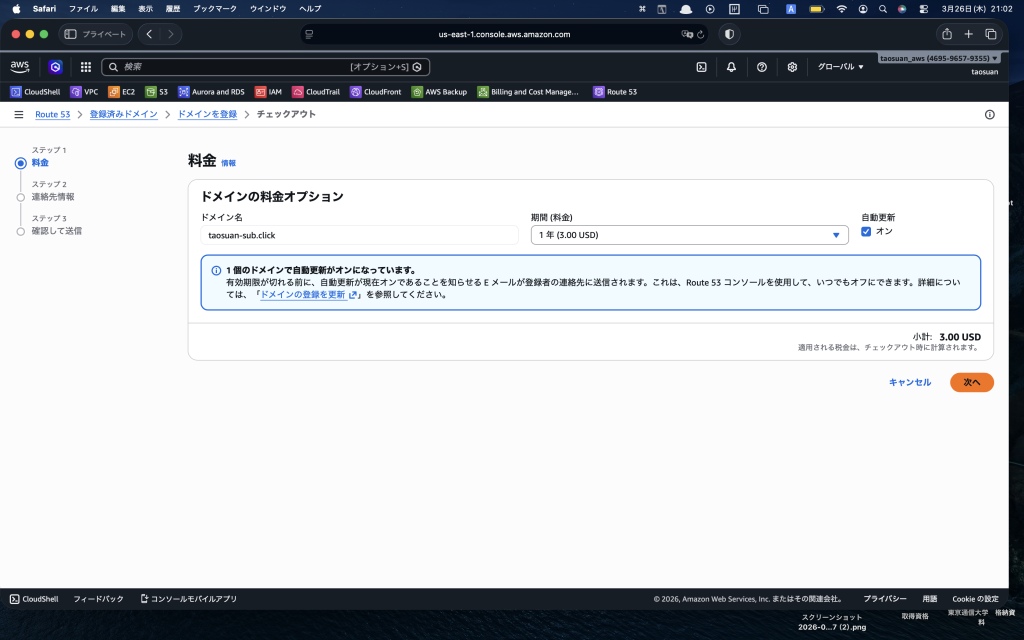

㊺，適宜、「自動更新」にチェックを入れ、「次へ」を押下。

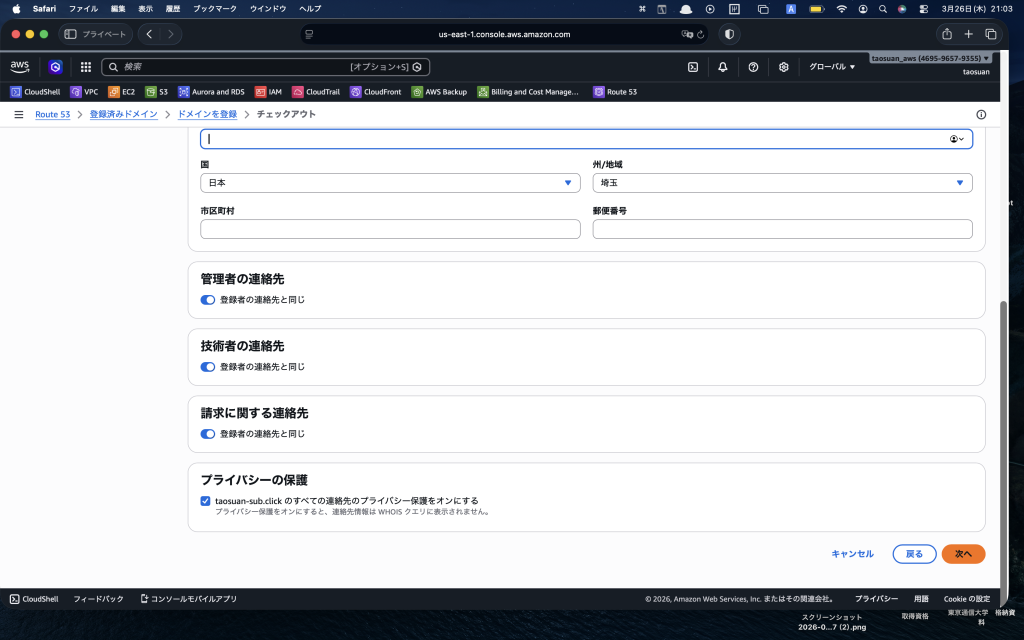

㊻，「登録者の連絡先」を入力し、「次へ」を押下。
㊼，入力した「登録者の連絡先」に誤りが無いかを確認し、「送信」を押下。

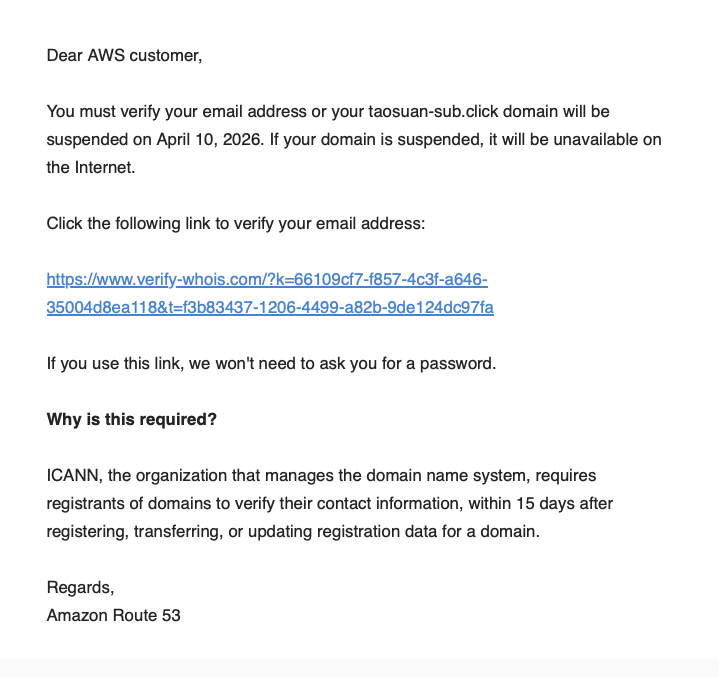

㊽，「登録者の連絡先」に設定したメールアドレス宛に送信されるメール内のリンクを押下し、認証する。

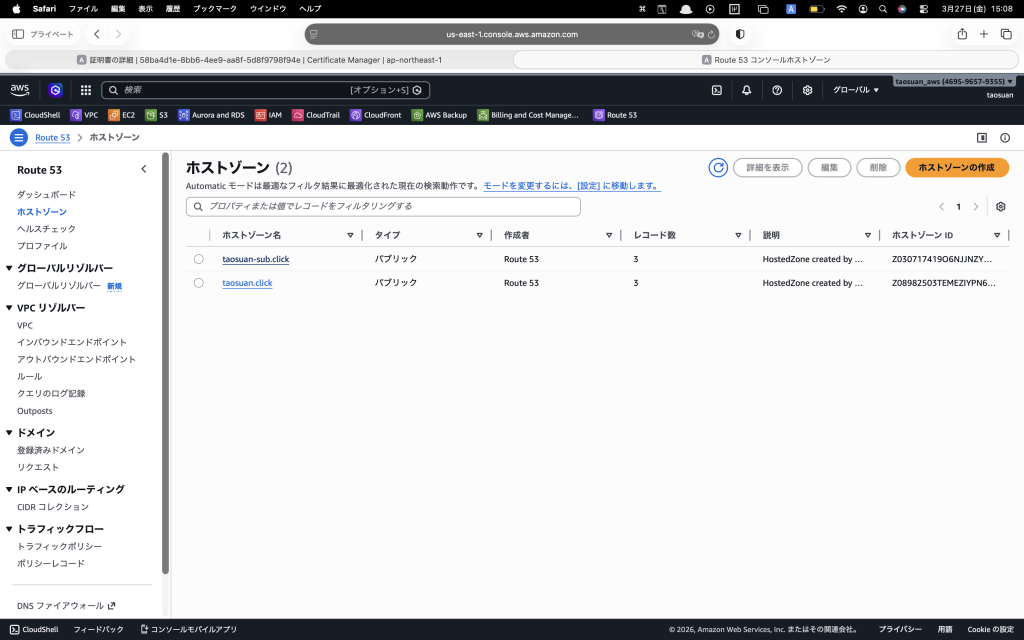

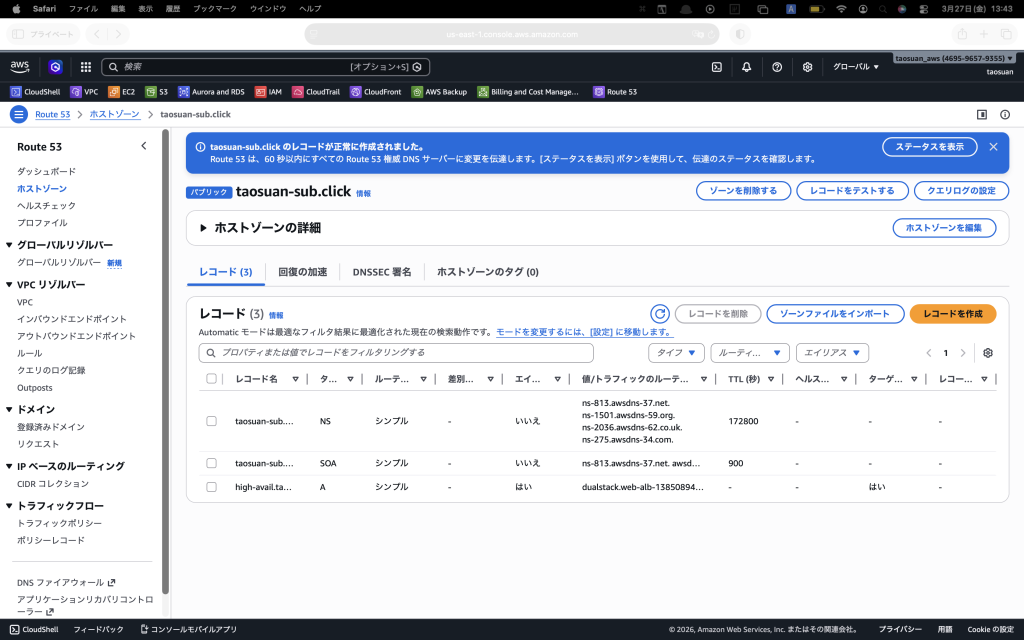

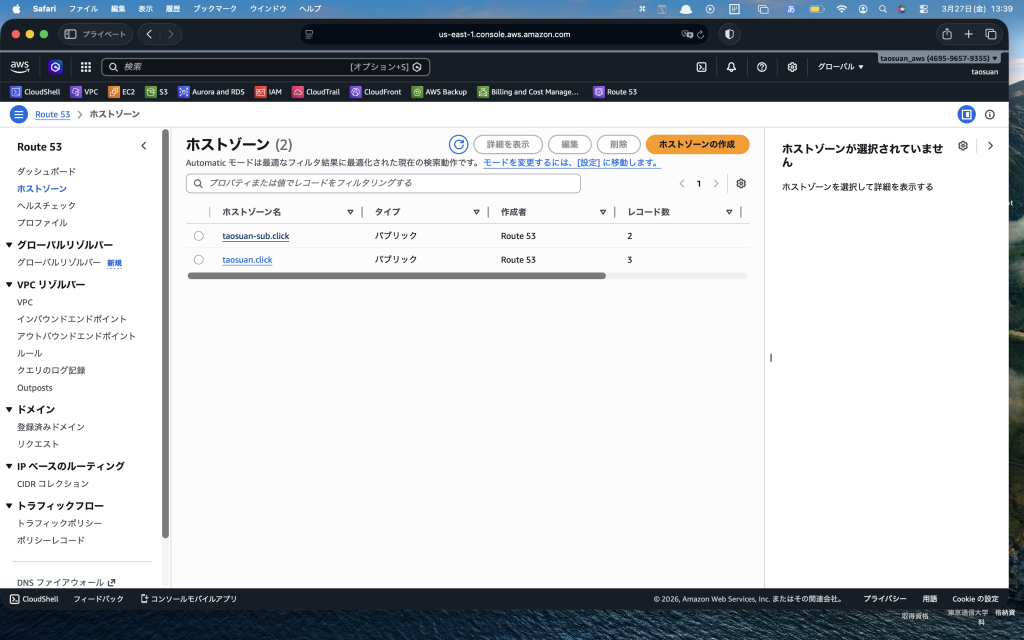

㊾，Route53コンソールのホストゾーンより、作成されたホストゾーン名を押下。（本手順では「taosuan-sub.click」を押下）

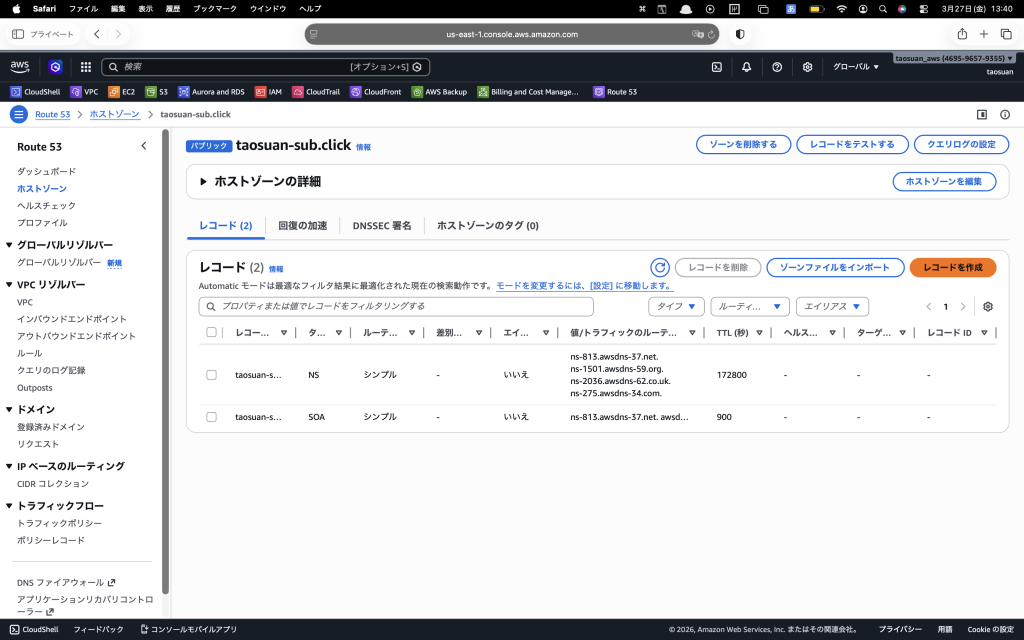

㊿，「レコードを作成」を押下。

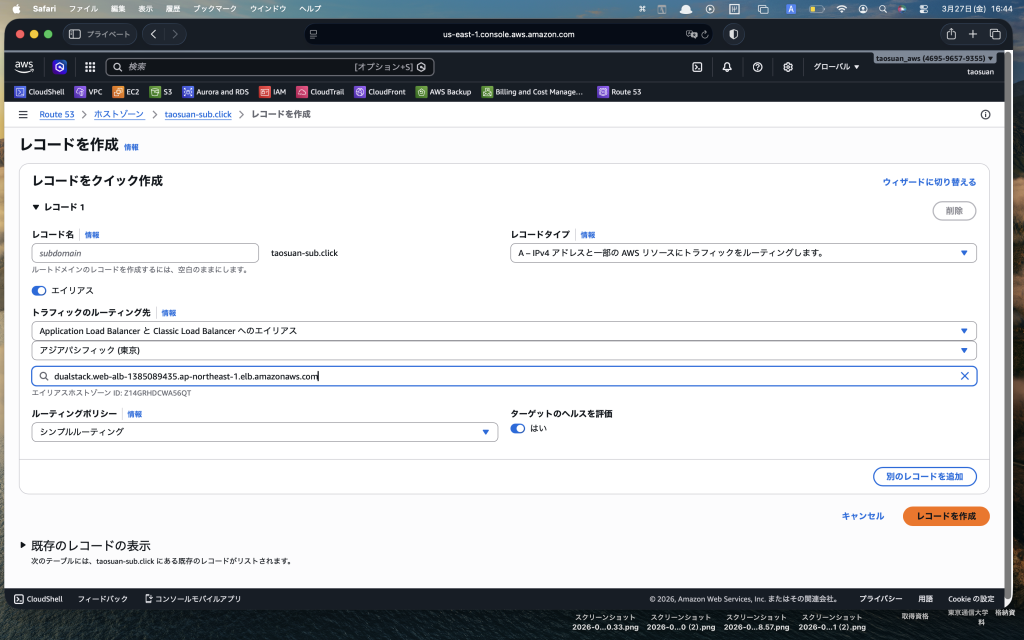

(51)，設定パラメータを入力し「レコードを作成」を押下。
設定パラメータ
【レコード名】
任意の名前（本手順では空白としている）
【レコードタイプ】
「A-IPv4アドレスと〜」を選択
【エイリアス】
チェックを入れる
【トラフィックのルーティング先】
エンドポイント：「Application Load〜」
リージョン：「アジアパシフィック（東京）」
ロードバランサー：㊴で作成したALB
（web-alb）

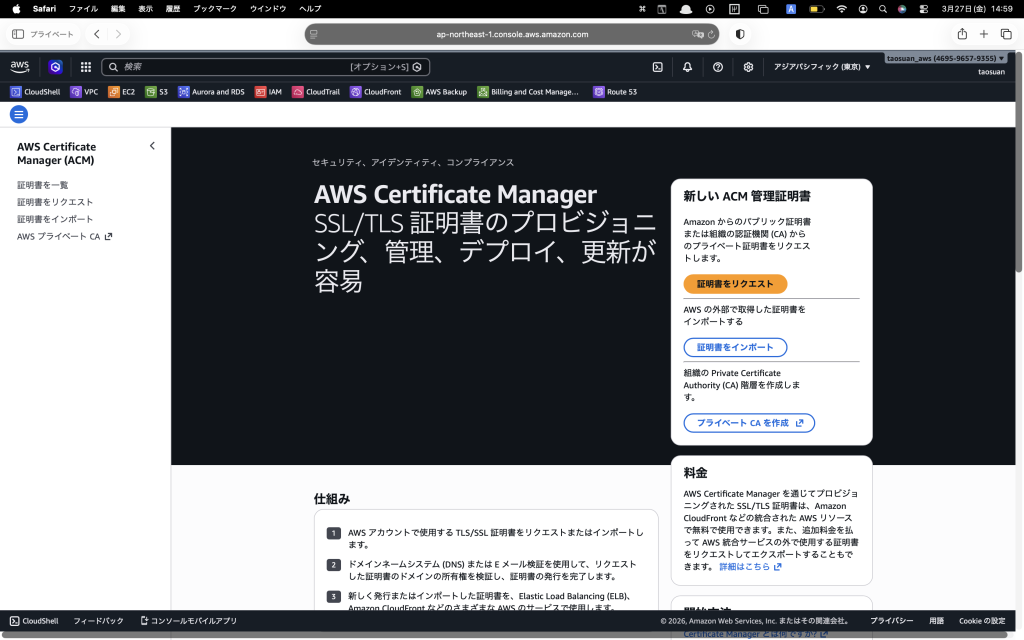

(52)，AWS Certificate Managerコンソールより、「証明書をリクエスト」を押下。

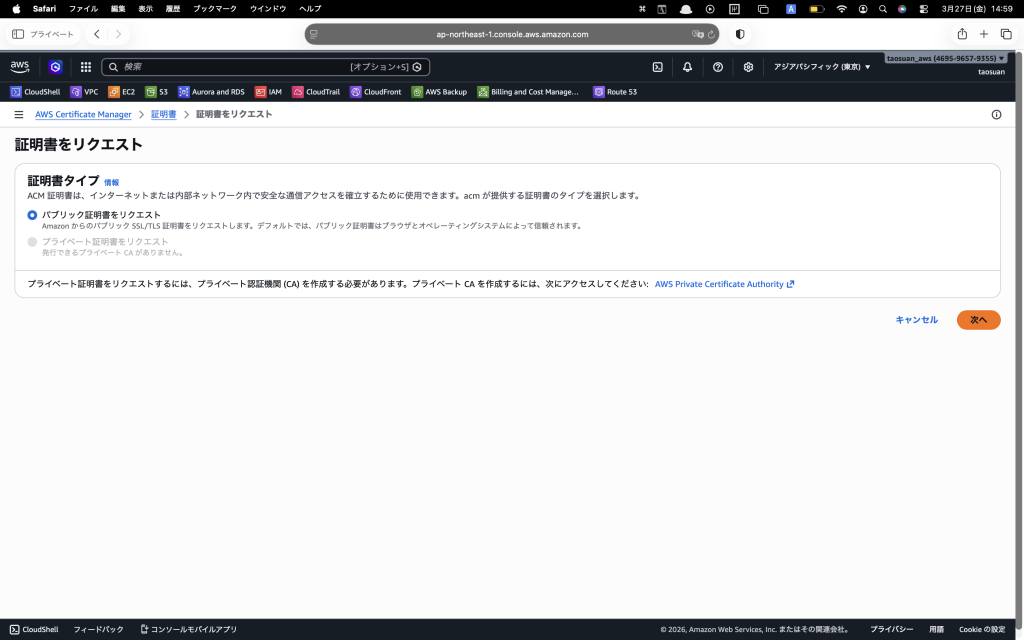

(53)，「パブリック証明書をリクエスト」を選択し、「次へ」を押下。

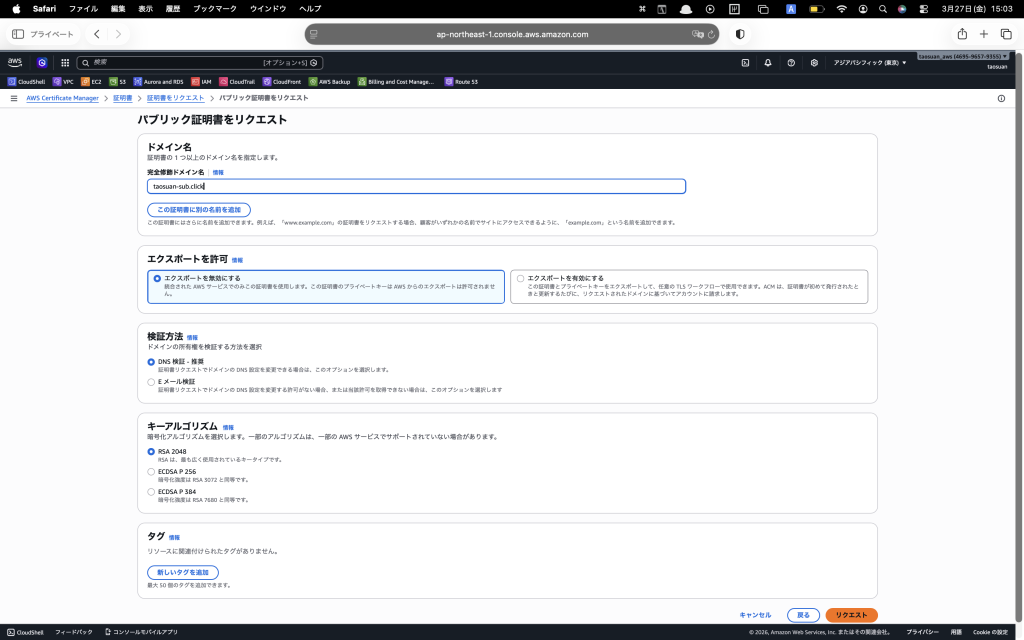

(54)，「完全修復ドメイン名」に㊲で作成したドメイン名（本手順では”taosuan-sub.click”）を入力し、「リクエスト」を押下。

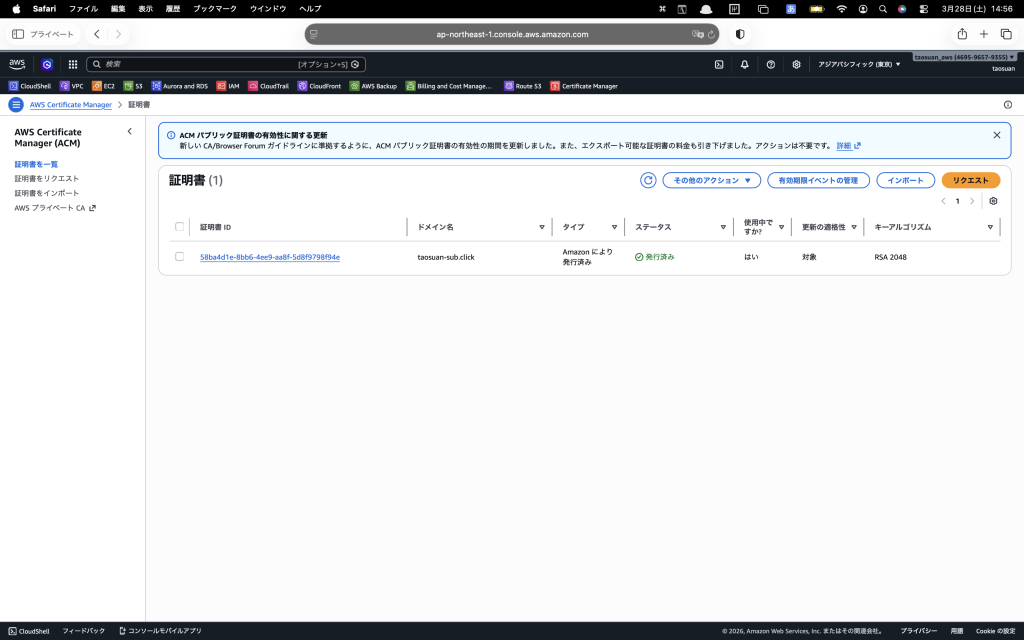

(55)，ACMコンソール配下の「証明書を一覧」より、作成した証明書IDを押下。

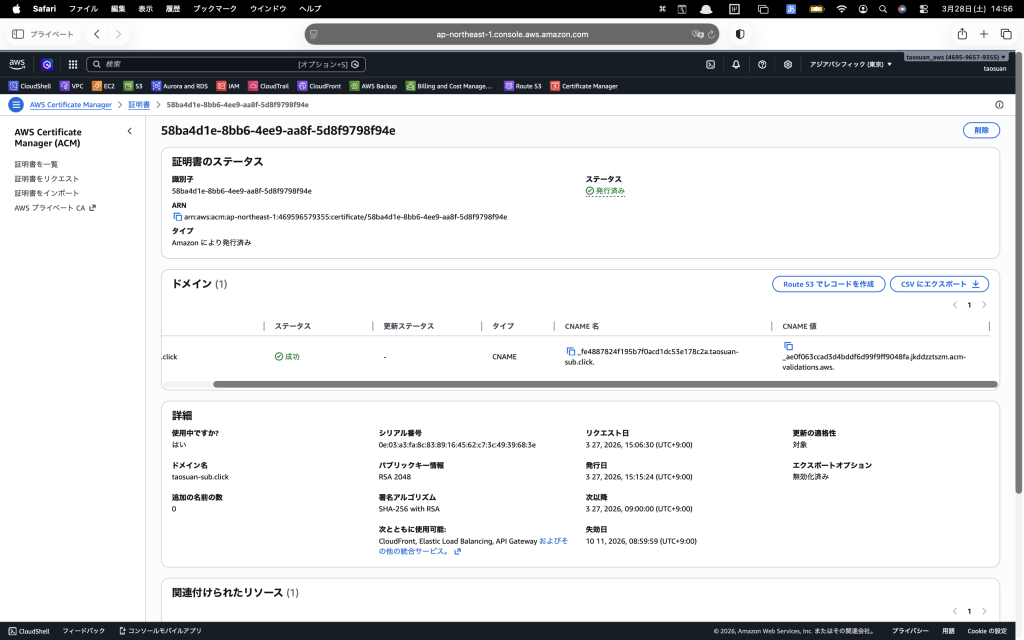

(56)，作成した証明書の「CNAME名」と「CNAME値」を確認（メモ帳アプリ等に記録し、控える）。
(57)，Route53コンソール配下の「ホストゾーン」より㊲で作成したドメイン名（本手順では”taosuan-sub.click”）を押下。
(58)，「レコードを作成」を押下

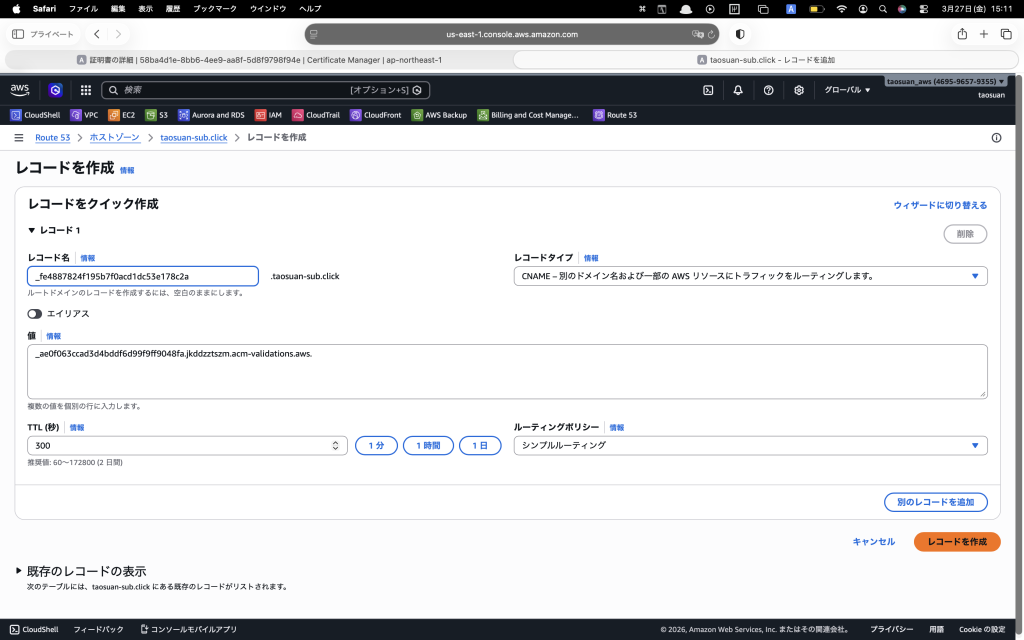

(59)，設定パラメータを入力し「レコードを作成」を押下。
設定パラメータ
【レコード名】
(56)で確認したCNAME名
（ドメインと直前のドットは入力しない）
【レコードタイプ】
「CNAME- 〜」を選択
【エイリアス】
チェックを入れない
【値】
(56)で確認したCNAME値

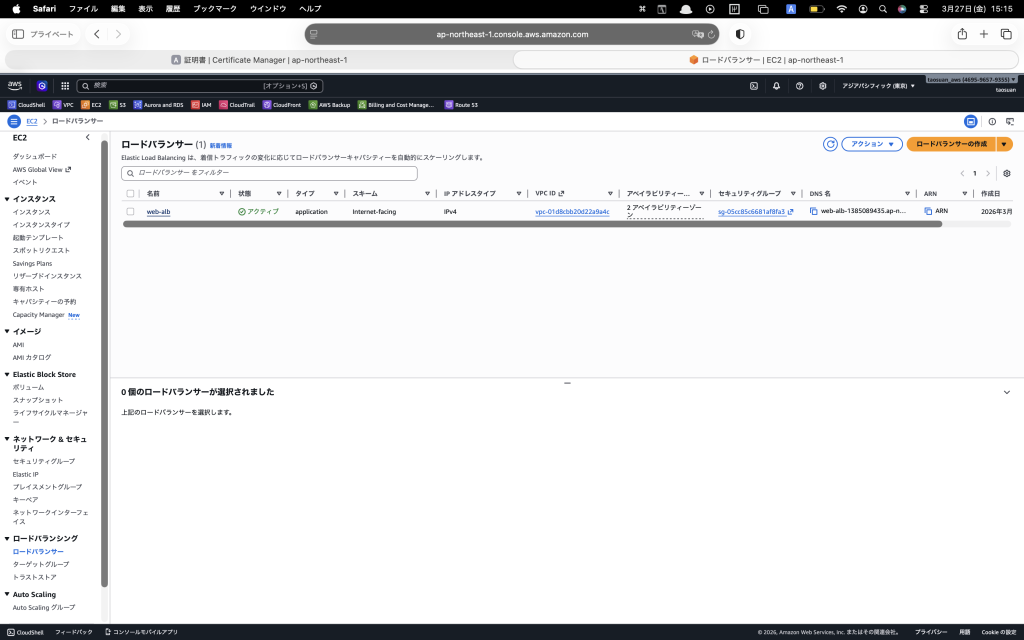

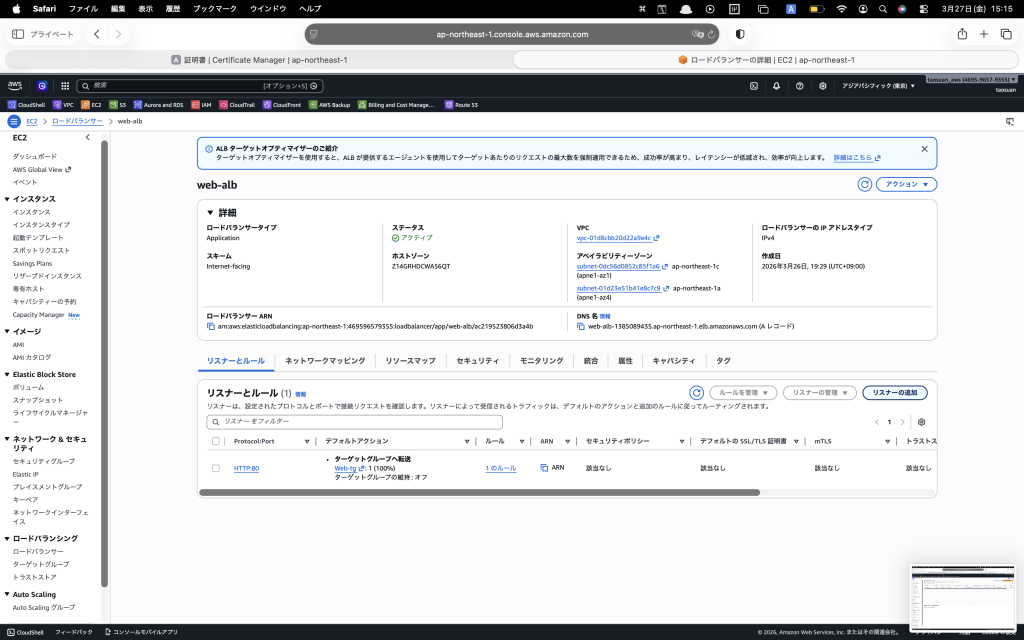

(60)，EC２コンソールの「ロードバランサー」より、㊴で作成したロードバランサー（本手順では「web-alb」）を押下。
(61)，「リスナーの追加」を押下。

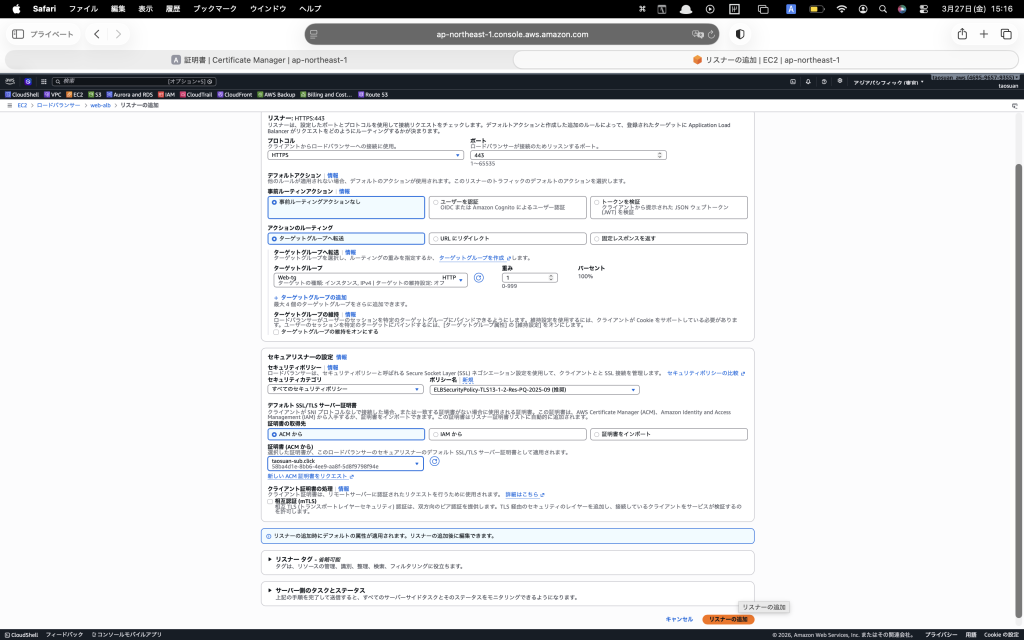

（62），設定パラメータを入力し「リスナーの追加」を押下。
設定パラメータ
【プロトコル】
HTTPS
【ポート】
443
【デフォルトアクション】
事前ルーティングアクションなし
【ターゲットグループ】
㉛で作成したターゲットグループ
(本手順では「Web-tg」)
【証明書の取得先】
ACMから
【証明書】
(52)で作成した証明書
(本手順では「taosuan-sub.click」)

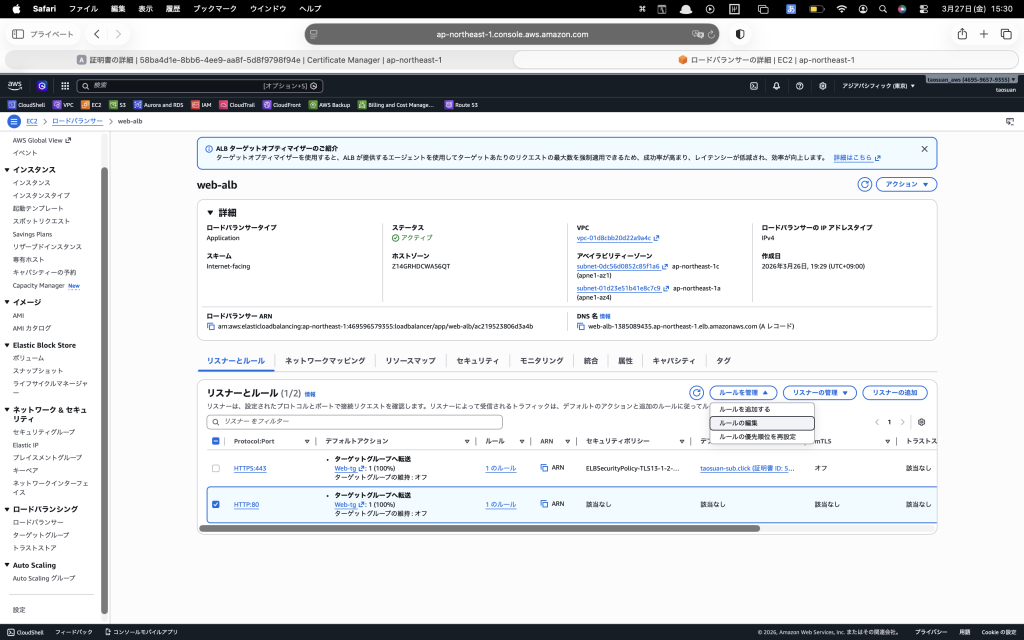

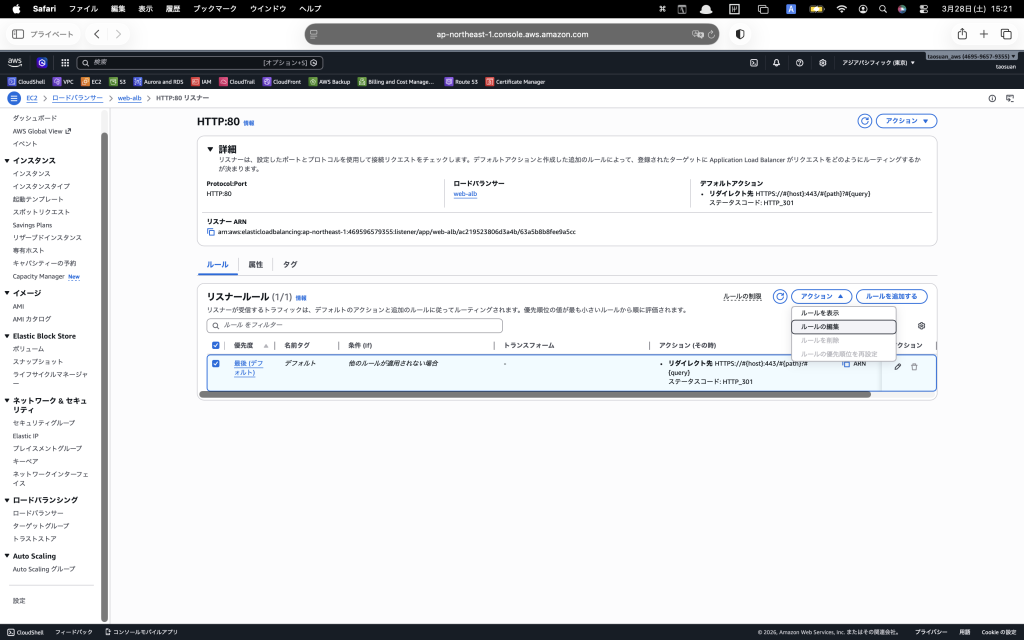

(63)，「リスナーとルール」より既存のリスナー（HTTP:80）にチェックを入れ、「ルールを管理」配下の「ルールの編集」を押下。
(64)，「リスナールール」より「最後（デフォルト）」にチェックを入れ、「アクション」配下の「ルールの編集」を押下。
（65），設定パラメータを入力し「変更内容の保存」を押下。
設定パラメータ
【プロトコル】
HTTP
【ポート】
80
【デフォルトアクション】
URLにリダイレクト
【URLにリダイレクト】
「URI部分」を選択
【プロトコル】
HTTPS
【ポート】
443
【ステータスコード】
301-完全に移動されました
